Machine de fraisage CNC pour professionnels de l'atelier
Série M de STEPCRAFT
Plus de liberté, c’est impossible ! La série M de STEPCRAFT est le tout-en-un parmi les machines de fraisage CNC. Avec le Freestyle Milling™ et deux niveaux de table de machine différents, la fraiseuse CNC propose des fonctionnalités entièrement nouvelles. Traitez facilement de grandes plaques de matériaux, des tables en bois ou même des sols. La machine de fraisage CNC peut fonctionner en continu et, grâce à divers accessoires CNC, elle peut fraisage, découper au laser, tracer ou couper. La série M de STEPCRAFT s’intègre donc parfaitement dans l’atelier, l’école ou le hall de production.
NEMA 23
GUIDAGE À BILLES BOSCH REXROTH
PRISE D'OUTIL Ø 43 MM
FLEXI GUIDES™
Fixation rapide et facile des câbles et des tuyaux.
IGUS® DRYSPIN BROCHES FILETÉES
en polymères hautes performances igus® résistants à l'usure. Les écrous de broche réglables minimisent le jeu d'inversion. Disponible en option avec des vis à billes HIWIN.
PROTECTION OPTIMALE CONTRE LA POUSSIÈRE
Trois joints d'étanchéité sur l'axe Y empêchent la poussière et la saleté de pénétrer dans la machine.
TABLE DE MACHINE
Table de machine en MDF de série avec rainures en T en aluminium pour un serrage flexible des pièces à usiner, table à rainures en T en aluminium disponible en option.
DEUX NIVEAUX DE TABLE DE MACHINE
La bonne hauteur pour chaque pièce ! Convient également de manière optimale pour le montage durable d'accessoires CNC.
FRAISEUSE PORTIQUE CNC POUR PETITS ET GRANDS PROJETS CNC
De la place pour tous les cas ! La fraiseuse CNC offre une grande surface pour la fabrication CNC de pièces individuelles. Ainsi, les M.500, M.700, M.1000 et M.1400 Ultimate peuvent être utilisées partout, de la construction de gabarits et de l’architecture à la construction de prototypes et à la formation. Les fraiseuses à portique CNC M.500, M.700 et M.1000 de la série M de STEPCRAFT sont disponibles comme fraiseuse CNC DIY ou comme système prêt à l’emploi.
M.1400 Ultimate - Pour une performance maximale
Plus grand, plus fort, plus rapide. Le M.1400 est l’ultime concentré de puissance de la série M de STEPCRAFT. Pour cela, la M.1400 Ultimate est déjà équipée en standard de caractéristiques puissantes. Des moteurs puissants aux vis à billes en passant par le système Semi Closed Loop™, la M.1400 Ultimate est équipée de manière optimale pour des expériences de fraisage ultimes. Avec ses 1213 x 1624 x 646 mm (X, Y, Z), la M.1400 Ultimate présente une taille imposante et offre beaucoup de place pour les idées créatives. Nous nous chargeons du montage de la machine CNC pour vous, de sorte que vous recevez la M.1400 Ultimate entièrement montée en tant que système plug-and-play et pouvez directement commencer à travailler.
Équipée en série de vis à billes HIWIN® et de moteurs pas à pas 4A Sanyo Denki (X, Y), la M.1400 Ultimate se déplace à une vitesse maximale de 170 mm/s. Du bois à l’aluminium en passant par les matières plastiques, vous pouvez serrer les matériaux les plus divers sur la table à rainures en T en aluminium et les usiner sur la machine CNC. Le système Semi-Closed-Loop™ garantit ici que la pièce à usiner est protégée par l’arrêt d’urgence, même en cas de collision ou de mauvais réglages.
VIS À BILLES HIWIN®
Les vis à billes HIWIN sur tous les axes garantissent une exactitude et une précision maximales et fonctionnent pratiquement sans usure. Les billes roulent alors en boucle entre la vis filetée et l’écrou via le système de retour des billes.
SEMI CLOSED LOOP-SYSTEM™
La M.1400 Ultimate dispose d’un contrôle du pas sur tous les axes. Le système Semi Closed Loop™ détecte les pertes de pas et déclenche automatiquement l’arrêt d’urgence. Votre pièce reste ainsi protégée, même en cas de collision ou de mauvais réglage.
PLAQUE À RAINURE EN T EN ALUMINIUM
La M.1400 Ultimate est équipée de série d’une table à rainures en T en aluminium. Ainsi, la machine CNC est déjà préparée de manière optimale pour le travail avec la lubrification par quantités minimales ou d’autres liquides.
CHAÎNES D'ÉNERGIE IGUS
Les câbles de la M.1400 Ultimate sont guidés de manière sûre et cachée à travers la fraiseuse CNC. Pour ce faire, des chaînes d’énergie IGUS ont été installées sur les axes X et Y. Les chaînes d’énergie sont des chaînes à rouleaux.
DES MOTEURS PUISSANTS
Les axes X et Y sont équipés de puissants moteurs pas à pas 4A Sanyo Denki NEMA 23. Associés aux moteurs pas à pas 3A Sanyo Denki NEMA 23 sur l’axe Z, ils entraînent la M.1400 Ultimate avec puissance à travers les matériaux les plus divers.
ULTIMATE
Ultimate. Un concentré de puissance, un équipement spécial, une grande surface de travail et des caractéristiques supplémentaires. Pour des expériences de fraisage ultimes sur deux niveaux de table de machine différents.
L'innovation à tous les niveaux
La série M de STEPCRAFT vous offre de toutes nouvelles possibilités de fabrication CNC. Sur deux niveaux de table machine différents, vous pouvez désormais réaliser presque tous les projets CNC dans votre atelier CNC. Avec la table à rainures en T 90° en option, il est même possible de serrer les pièces à la verticale. La fraiseuse CNC convainc ainsi à chaque niveau avec des méthodes de serrage innovantes et confortables.
DEUX NIVEAUX DE TABLE DE MACHINE
- La hauteur idéale pour chaque pièce
- Profilés linéaires Y pour deux hauteurs de table de machine différentes
- Parfait pour le fraisage CNC de pièces hautes
- Montage et démontage faciles et rapides grâce aux écrous de serrage EasyFix
- Permet l’installation permanente d’accessoires CNC (4ème axe)
TABLE DE MACHINE AVEC T-NUTS EN ALUMINIUM
- Fixation rapide et flexible des pièces CNC
- Table de machine en MDF avec rainures en T en aluminium
- Éléments de table faciles à démonter
- Utilisable sur les deux niveaux de table de machine
- Table à rainures en T en aluminium disponible en option
TABLE À RAINURES EN T À 90°
- Montage facile en remplacement d’un élément de table
- Cinq rainures en T pour des possibilités de fixation flexibles
- Table à rainures en T à 90° parfaitement adaptée pour la fixation verticale des pièces
- Élément de table en aluminium
Technologie CNC bien pensée
Pour des résultats hautement précis, une technologie CNC bien pensée est essentielle. Ainsi, la série M de STEPCRAFT, grâce aux profilés d’extrusion innovants et aux guidages à billes Bosch Rexroth, fonctionne avec une extrême précision et fiabilité. Les petits Flexi Guides™ assurent également une gestion confortable des câbles sur la machine de fraisage CNC, tandis que le système Semi Closed Loop™ protège en outre votre pièce.
Profilé X haute stabilité
Le profilé X haute résistance de la série M de STEPCRAFT établit de nouvelles normes en matière de stabilité et de design des machines CNC. La conception intelligente permet une absorption élevée des forces et une répartition uniforme des charges au sein de l’axe. Cela permet d’obtenir une rigidité à la torsion extrêmement élevée. La construction en aluminium de l’axe CNC permet un design de profilé exceptionnellement intelligent et stable, qui ne pourrait pas être réalisé avec de l’acier. Une innovation de STEPCRAFT que nous avons même protégée en tant que modèle d’utilité enregistré.
SEMI CLOSED LOOP-SYSTEM™
Le portail CNC de l’axe Y se réaligne automatiquement après chaque course de référence, de manière standard avec la série M de STEPCRAFT. Avec le système optionnel Semi Closed Loop™, vous pouvez étendre votre machine CNC avec une surveillance des pas sur tous les axes. Si le système détecte un écart par rapport aux pas prédéfinis, par exemple en cas de collision ou de réglages incorrects, un arrêt d’urgence est automatiquement déclenché, protégeant ainsi votre pièce.
GUIDAGE À BILLES
Tous les axes CNC de la machine de fraisage CNC sont guidés avec une grande précision. La fraiseuse à portique est équipée d’un guidage à billes Bosch Rexroth en acier trempé, ce qui permet au système CNC de fonctionner de manière absolument fiable et presque sans usure. En même temps, le guidage à billes Bosch Rexroth assure une haute capacité de charge. Les chariots linéaires sont également protégés contre la poussière et les salissures par un joint spécial.
FLEXI GUIDES™
Entraînement puissant
La série M de STEPCRAFT fonctionne avec une précision et une exactitude maximales tout en étant silencieuse et sans vibrations. Vous avez le choix entre des vis à billes igus® dryspin ou des vis à billes HIWIN®. Les moteurs puissants Nema 23 entraînent la machine CNC avec force à travers une grande variété de matériaux.
IGUS® DRYSPIN-VIS À BILLES
- Développées spécialement pour les entraînements à vis
- Basées sur des polymères haute performance résistants à l’usure de igus®
- Jusqu’à 5 fois plus de durabilité avec une efficacité accrue
- Silencieuses et sans vibrations
- Entraînement avec un moteur pas à pas Nema 23 puissant de chaque côté sur l’axe Y
HIWIN® VIS À BILLES
- Optionnellement remplaçables par des vis à billes igus® dryspin standard
- Grande fluidité de mouvement
- Les billes roulent en boucle continue entre la vis à billes et l’écrou grâce au système de retour des billes
- Pour une précision et une exactitude maximales
UNIQUE AU MONDE - FREESTYLE MILLING
Fraisez, découpez au laser ou gravez – où et comme vous le souhaitez ! La série M de STEPCRAFT est la seule machine de fraisage CNC au monde à offrir le véritable Freestyle Milling™ ! Placez la machine CNC exactement où vous en avez besoin. Les puissantes bandes de vide se fixent simplement au sol. Grâce à la table de machine entièrement amovible, vous pouvez ainsi traiter des sols, des meubles ou des matériaux en plaques selon vos souhaits. Les nombreuses possibilités d’utilisation mobile font de la série M de STEPCRAFT la machine CNC la plus polyvalente au monde, protégée en tant que modèle d’utilité enregistré auprès de l’Office allemand des brevets et des marques.
Les idées créatives ont besoin d’espace ! Que ce soit une table, une armoire ou un parquet, grâce au Freestyle Milling™, vous pouvez personnaliser les meubles existants et les sols intégrés.
Fixation puissante ! Les bandes de vide se montent simplement sur la machine de fraisage CNC et se connectent à un aspirateur approprié. Le vide ainsi créé fixe ensuite votre machine CNC en place.
Outils CNC - La simplicité stimule la créativité
Transformez votre machine de fraisage CNC en imprimante 3D, en laser CNC, en traceur ou en outil de découpe tangentielle. Avec les différents accessoires CNC, vous pouvez travailler sur votre machine CNC des matériaux tels que le bois, le plastique, l’aluminium, le laiton, le film ou le carton – et ce de diverses manières. Tous les outils CNC de STEPCRAFT peuvent être facilement fixés dans le porte-outils de la machine. Cela stimule non seulement la créativité, mais vous permet également d’économiser de l’argent en évitant l’achat de machines supplémentaires.
MOTEUR DE FRAISAGE
Fraisez vos pièces en plastique, laiton, bois, aluminium ou carbone. Ainsi, vous pouvez construire vous-même votre guitare, fabriquer des dispositifs ou créer un support pour téléphone.
Nous avons rassemblé pour vous toutes les broches de fraisage en comparaison. Que ce soit une broche HF, un changeur d’outils CNC ou le MM-1000 – vous trouverez dans notre boutique le moteur de fraisage adapté à votre projet !
OTK

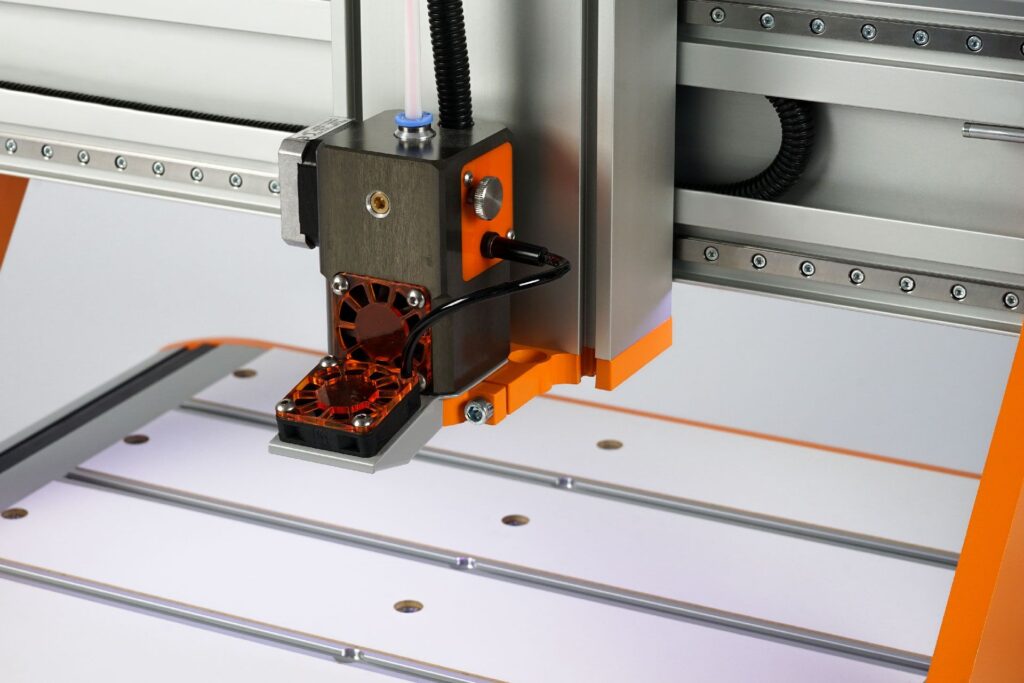

IMPRIMANTE 3D
LASER CNC
LAME TANGENTIELLE
Avec la lame tangencielle CNC, vous pouvez découper avec précision des films en mousse, du papier ou des films autocollants. Idéal pour imprimer des t-shirts ou fabriquer vous-même des autocollants.
Kit de machine CNC vs. Système prêt à l'emploi
Aimez-vous le montage ou préférez-vous commencer directement ? Avec la série M de STEPCRAFT, vous avez le choix. Toutes les machines de fraisage CNC sont disponibles en tant que kit de construction CNC ou en tant que système CNC prêt à l’emploi. En tant que service particulier, nous offrons à nos clients une garantie fabricant volontaire de trois ans à partir de la date de vente.
KIT DE CONSTRUCTION CNC
Assembler une machine de fraisage CNC n’est pas une science-fusée. Nous vous livrons tous les composants nécessaires, soigneusement emballés dans un noyau en polystyrène. Avec le manuel de construction et le support vidéo, vous pouvez assembler le centre d’usinage CNC en seulement quelques heures. Avec le kit de construction CNC, vous économisez de l’argent et connaissez chaque détail de votre machine CNC. Ainsi, vous pouvez réaliser l’entretien et les ajustements vous-même.
Vos avantages avec le montage de la machine CNC :
- Économiser de l’argent
- Connaître chaque détail de la machine CNC
- Réaliser les travaux d’entretien de manière autonome
- Prendre plaisir au montage
SYSTÈME PRÊT À L'EMPLOI CNC
Commencez immédiatement vos projets CNC ! Avec le système CNC prêt à l’emploi, nous nous occupons du montage pour vous. Votre machine CNC sera assemblée par nos techniciens expérimentés au siège de STEPCRAFT. Nos experts CNC configureront votre machine de fraisage CNC parfaitement. Vous recevrez votre machine CNC déjà réglée et prête à l’emploi. Ainsi, vous pouvez investir directement le temps de montage dans vos idées.
Vos avantages avec le système prêt à l’emploi :
- Commencez immédiatement.
- Pas de temps de montage à prévoir.
- Montage parfait réalisé par les techniciens STEPCRAFT.
- Machine CNC réglée et prête à l’emploi.

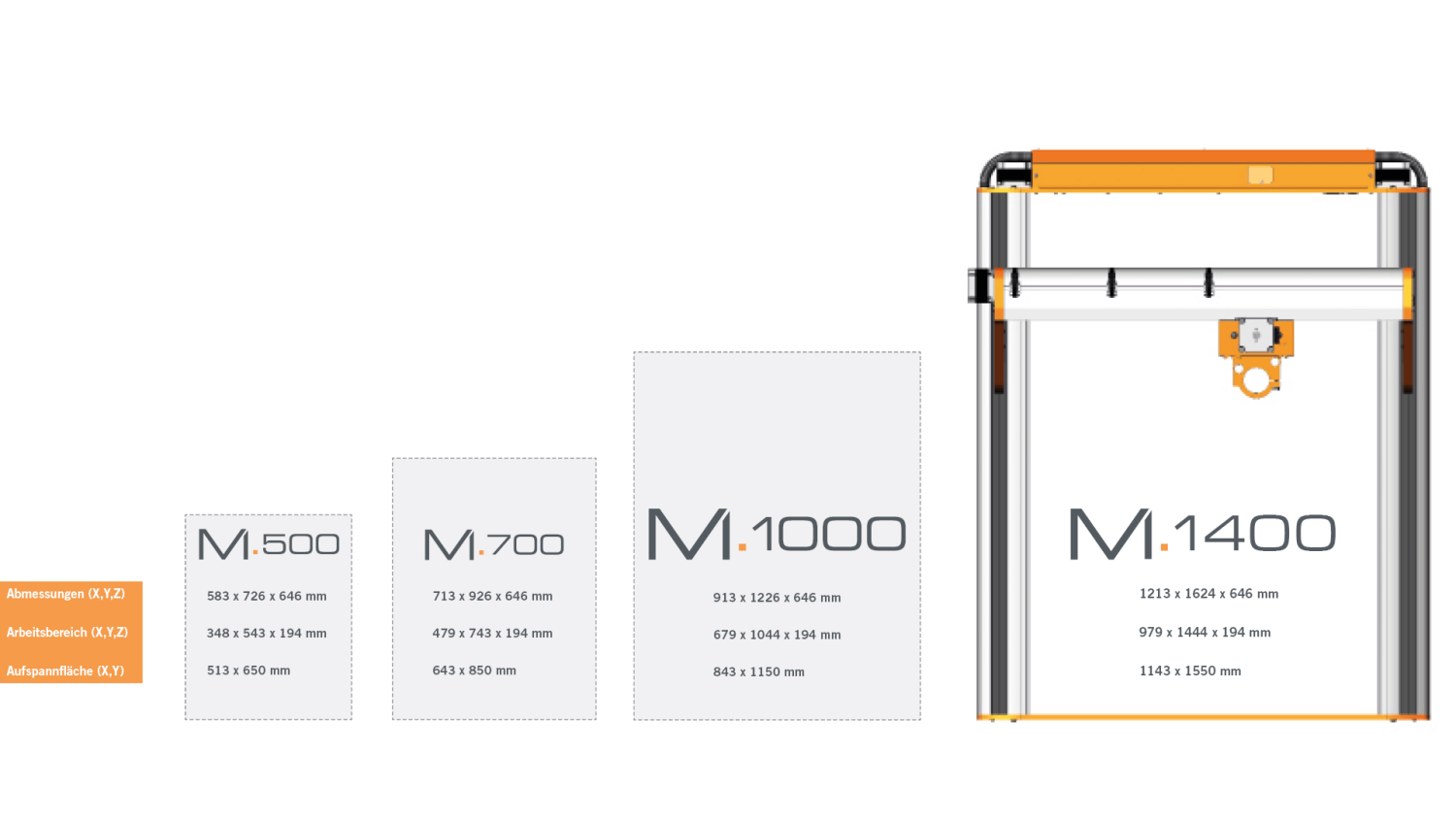

Série M : Comparaison directe des machines de fraisage CNC
|
|
STEPCRAFT M.500
|
STEPCRAFT M.700
|
STEPCRAFT M.1000
|
STEPCRAFT M.1400 Ultimate
|
|---|---|---|---|---|
|
Hauteur de passage
|
135 / 205 mm
|
|||
|
Précision de répétabilité
|
± 0,025 mm (avec les vis à billes HIWIN® en option : ± 0,015 mm)
|
+/- 0,015 mm
|
||
|
Résolution programmable
|
0,001875 mm
|
X/Z 0,003125 mm, Y 0,0125 mm
|
||
|
Jeu de rétroaction
|
< 0,05 mm
|
< 0,03 mm
|
||
|
Vitesse maximale de déplacement diagonal X-Y
|
120 mm/s (140/170 mm/s Black Edition)
|
170 mm/s
|
||
|
Broche
|
igus® dryspin 12 x 5 mm (vis à billes HIWIN® en option 12 x 5 mm)
|
Vis à billes HIWIN® X/Z 12 x 5 mm, Y 20 x 20 mm
|
||
|
Guidage linéaire
|
Guidage à billes Bosch Rexroth
|
|||
|
Entraînement
|
Moteurs pas à pas : 3A Sanyo-Denki NEMA 23
|
Moteurs pas à pas : Z 3A Sanyo-Denki NEMA 23, X/Y 4A Sanyo-Denki NEMA 23
|
||
|
Support d'outil
|
Support de fixation Ø 43 mm (Eurohals, diamètres plus petits disponibles en option)
|
|||
|
Poids (sans table de machine)
|
28 kg
|
35 kg
|
42 kg
|
137 kg
|
|
Tension d'entrée
|
100 - 240 V
|
|||
|
Tension de sortie
|
24 - 30 V
|
|||
|
Consommation électrique
|
180 W
|
|||
|
Interface
|
USB / Parallèle (LPT1) / Réseau RJ-45
|
|||
