Hallo zusammen,

ich bin an eine Stepcraft 420 Maschine gekommen, da die beschaffung nicht geplant war und ich mich noch nie mit Maschinen für den Modellbau auseinandergesetzt habe, habe ich ein paar Fragen und hoffe hier auf unterstützung.

1. Am hinteren Teil der Maschine sind zwei Anschlüsse, einmal USB-B und ein Anschluss der einem "VGA-Anschluss" gleicht, für was ist der VGA-Anschluss?

2. Bis jetzt konnte ich in Erfahrung bringen, dass in der Maschine eine Karte verbaut ist um sie mit WINPC-NC Starter anzusteuern.
Mittlerweile habe ich es geschafft die Achsen zu verfahren, jedoch ist der Umfang von der Software sehr begrenzt. Bin ich mit der Karte in der Maschine gezwungen die WINPC-NC USB version zu kaufen oder gibt es freeware oder kostengünstige alternativen um die Maschine anzusteuern?
ESTLCAM habe ich schon versucht jedoch ohne Erfolg, benötige ich hier eine andere Hardware (Adapter / Kabel) oder sollte dies klappen und es liegt an meiner Wenigkeit. Mein Ziel ist es mit CAM Programme, wie auch mit selbst erstellten G-Code Programmen die Maschine laufen zu lassen.

3. Gibt es Möglichkeiten NC Programme an die Maschine zu senden bzw die Maschine zu steuern wie ein 3D-Drucker mit einem Raspberry Pi (ähnlich Octoprint)?

4. Besteht die Möglichkeit eine Spindel (war auch nicht mit dabei) an die Maschine anzuschließen um diese mit dem NC Programm zu Starten? evtl über den "VGA-Anschluss."

Hoffe die Fragen sind nicht zu dumm 🙂 aber ich komme hier einfach irgendwie nicht weiter, ich freue mich auf Unterstützung.

Danke



Veröffentlicht : 15/03/2024 12:25 a.m.
(@achimp)
Beiträge: 43
Eminent Member


Hallo Patri,
1. am 15poligen Anschluss kannst Du die Drehzahlsteuerung einer Spindel mit externer Drehzahlregelung anschließen. So kann die Spindeldrehzahl automatisch über den in der CAM-Software (z.B. Estlcam) erzeugten G-Code eingestellt werden
2. Ich persönlich würde jetzt aus eigener Erfahrung ein Upgrade von der WinPC-NC Starterversion auf die WINPC-NC USB-Version bei lewetz.de für 179 € kaufen, da die USB-Karte ja schon vorhanden ist. Die Steuerungssoftware ist nach kurzer Einarbeitung sehr einfach zu bedienen und der Service der Fa. Lewetz bei Problemen ist sehr gut.
3. Den G-Code (also das Fräsprogramm) würde ich mit Estlcam aus der erstellten DXF-Zeichnung erzeugen. In Estlcam muss hierfür natürlich die entsprechende WINPC-NC Version als CNC-Programm ausgewählt sein, damit Estlcam die richtigen Parameter vorgibt. Die hier erzeugte *.din Datei lädst Du dann in WinPC-NC und fräst das Bauteil. WinPC-NC kann zwar auch zum direkten Fräsen aus einer DXF-Datei genutzt werden, aus meiner Sicht ist aber der Schritt über Estlcam einfacher.
4. siehe 1. Es werden die mit Estlcam im G-Code vorgegebenen Drehzahlen von WINPC-NC automatisch übernommen.

Dies sind allerdings nur Empfehlungen aufgrund meiner persönlichen Erfahrungen.

Grüße Achim


Stepcraft 2/840, Kress 800 FME, WinPC-NC 3.x, Estlcam 11.x


Veröffentlicht : 24/03/2024 1:51 p.m.
Gunther
(@gunther57)
Beiträge: 935
Prominent Member


Hallo Patri,
ergänzend zu 2.:
Es gibt auch die Möglichkeit die Maschine direkt über EstlCam zu steuern. Kernstück hioerfür ist der Austausch des USB-Moduls in der Maschine.
Es wird dann mit einem ARDUINO gesteuert. Siehe hier--> https://www.stepcraft-systems.com/forum/zubehoer/1181-sc-arduino-shield-fuer-estlcam?start=200#33374
Für diese Lösung giebt es hier viele verschidene Vorschläge und Lösungen.
https://www.stepcraft-systems.com/forum/zubehoer/1181-sc-arduino-shield-fuer-estlcam?start=220#36096

Gruß Gunther


Bitte keine PN. Ich bekomme keine Benachrichtigung. Besser ein e-mail.

Hardware: SC1/300, eigenbau Aduino USB V9.6
Software: Win7-64bit, Eagle, QCAD, Freecad, Estlcam V8, V9, V10
Hobby: Elektronik
;Meine DropBox


Veröffentlicht : 24/03/2024 4:15 p.m.
(@patri)
Beiträge: 3
Active Member
Themenstarter


Danke für eure Antworten! Musste das Projekt zurückstellen, aber mittlerweile läuft die Maschine.

Zwischenzeitlich habe ich die Maschine mit einem LPT-Adapter von Estlcam zum Laufen gebracht. Spindel AMB 1050. Die Maschine betreibe ich mit Estlcam, und das Programm generiere ich mit Fusion 360. Ich konnte auch schon die ersten Einlagen für Fräser, Spannpratzen und Spannzangen erfolgreich fräsen 🙂

Jedoch habe ich bei Reliefs oder bei Schruppbearbeitungen extreme Probleme mit der X-Achse.

Zuerst konnte ich feststellen, dass bei einem Vorschub von 1.800 mm/min auf allen Achsen die Maschine weiterfährt als programmiert (Z-Zustellung 3 mm Programmiert, die Maschine hat ca. 15 mm zugestellt jedoch nur die 3mm in Estlcam als Verfahrweg angezeigt). Bei Reliefs kam es zu einem Versatz von 2–3 mm in X- und Y-Richtung – und das immer wieder während der Bearbeitung. Nun habe ich den Vorschub auf maximal 1.000 mm/min reduziert.

Gestern wollte ich aus Buche ein Relief fräsen. Beim Schruppen mit einem D6-Fräser (VHM, gerade Schneide), n = 25.000, f = 1.000 mm/min, Zustellungstiefe 3 mm, hatte ich immer wieder einen Versatz in der X-Achse, als würde die Achse während der Bearbeitung hängen bleiben.

Aus Verzweiflung und weil die Maschine durch die letzten Bearbeitungsstunden sehr verschmutzt war – habe ich beschlossen, der Sache mal auf den Grund zu gehen und die Maschine zu zerlegen und komplett zu reinigen.

Dabei habe ich festgestellt, dass die Laufrollen der X-Achse sehr stramm im Aluprofil sitzen, selbst wenn die Schrauben zur Einstellung der Laufrollen nicht angezogen sind. Das Einfügen ins Aluprofil war nur mit einem leichten, aber bestimmten Schlag möglich. Nachdem ich die Spindelmutter der Achse spielfrei eingestellt hatte (ich konnte die Spindel noch von Hand drehen) und alles wieder zusammengebaut war, geriet der Motor in den Schlupf, und die Achse fuhr nicht weiter. Zudem macht die Achse beim verfahren ein klackgeräusch, als würde etwas nicht sauber laufen, jedoch optisch nichts erkennbar.

Meine Fragen:

  • Kann es sein, dass die X-Achse zu stramm sitzt und dadurch bei der Bearbeitung die Achse in den Schlupf gerät bzw. die Kupplung des Schrittmotors mittlerweile Schaden genommen hat?

  • Kann ich das nachbearbeiten? Und falls ja, an welchem Teil wäre das sinnvoll? Macht es eventuell Sinn, den Schrittmotor der X-Achse auszutauschen?

  • Oder habe ich einfach einen zu hohen Anspruch an die Maschine, und meine Schnittwerte sind grundsätzlich zu hoch? Mit welchen Schnittwerten habt ihr gute Erfahrungen gemacht?

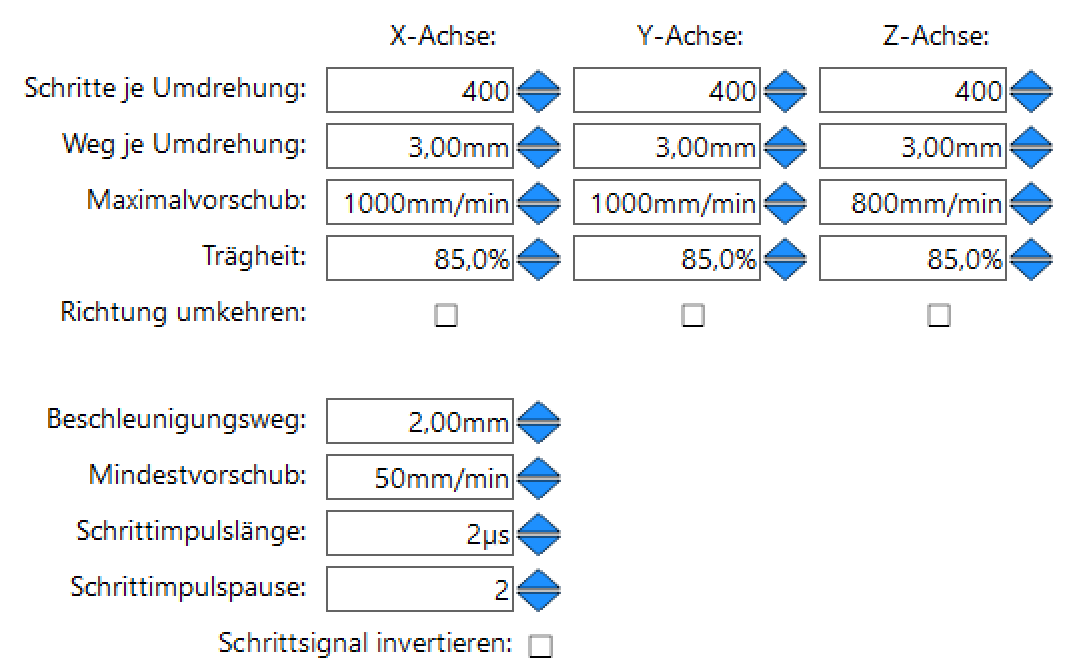

An den Werten in Estlcam habe ich auch einiges versucht (Trägheit, Beschleunigung, Mindestvorschub), jedoch ohne Erfolg. Und zur Ergänzung: Es handelt sich um eine Maschine der 2. Generation.

Schon einmal vielen Dank für eure Unterstützung!


Diese r Beitrag wurde geändert Vor 1 Jahr von Patrick

Veröffentlicht : 08/06/2025 9:36 a.m.
