CNC-Maschine für Einzel- und Serienfertigung
Die neue STEPCRAFT Q-Serie
Steigern Sie Ihre Effizienz! Fertigen Sie schnell und individuell ohne Ihre Aufträge extern vergeben zu müssen. Mit der leistungsstarken CNC-Maschine können Sie die verschiedensten Werkstoffe und Plattenmaterialien in Einzelfertigung oder Serienfertigung bearbeiten. Die Industriefräsmaschine wird aus modernsten Komponenten gefertigt und ist optimal zugeschnitten auf gewerbliche Anforderungen.
Sie wünschen eine Beratung? Gerne helfen wir Ihnen weiter. Sie erreichen uns per E-Mail via [email protected] oder telefonisch über +49 (0) 2373 / 179 11 60.

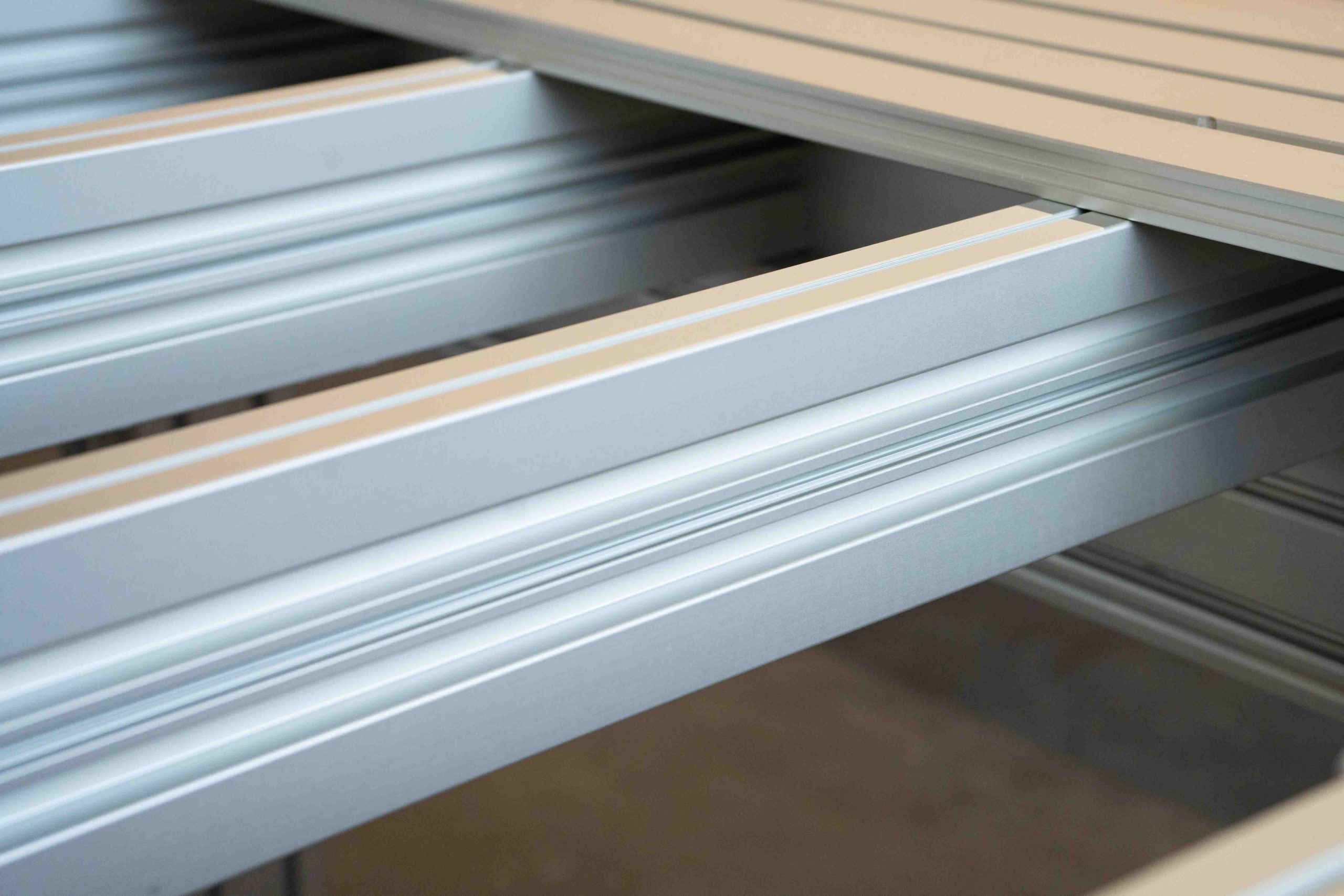

MASCHINENTISCH
Der serienmäßige Aluminiumprofil-Maschinentisch bietet mit seinen T-Nuten die flexible Befestigung von Werkstücken und Zubehör. Ein Vakuum-Maschinentisch ist optional erhältlich.

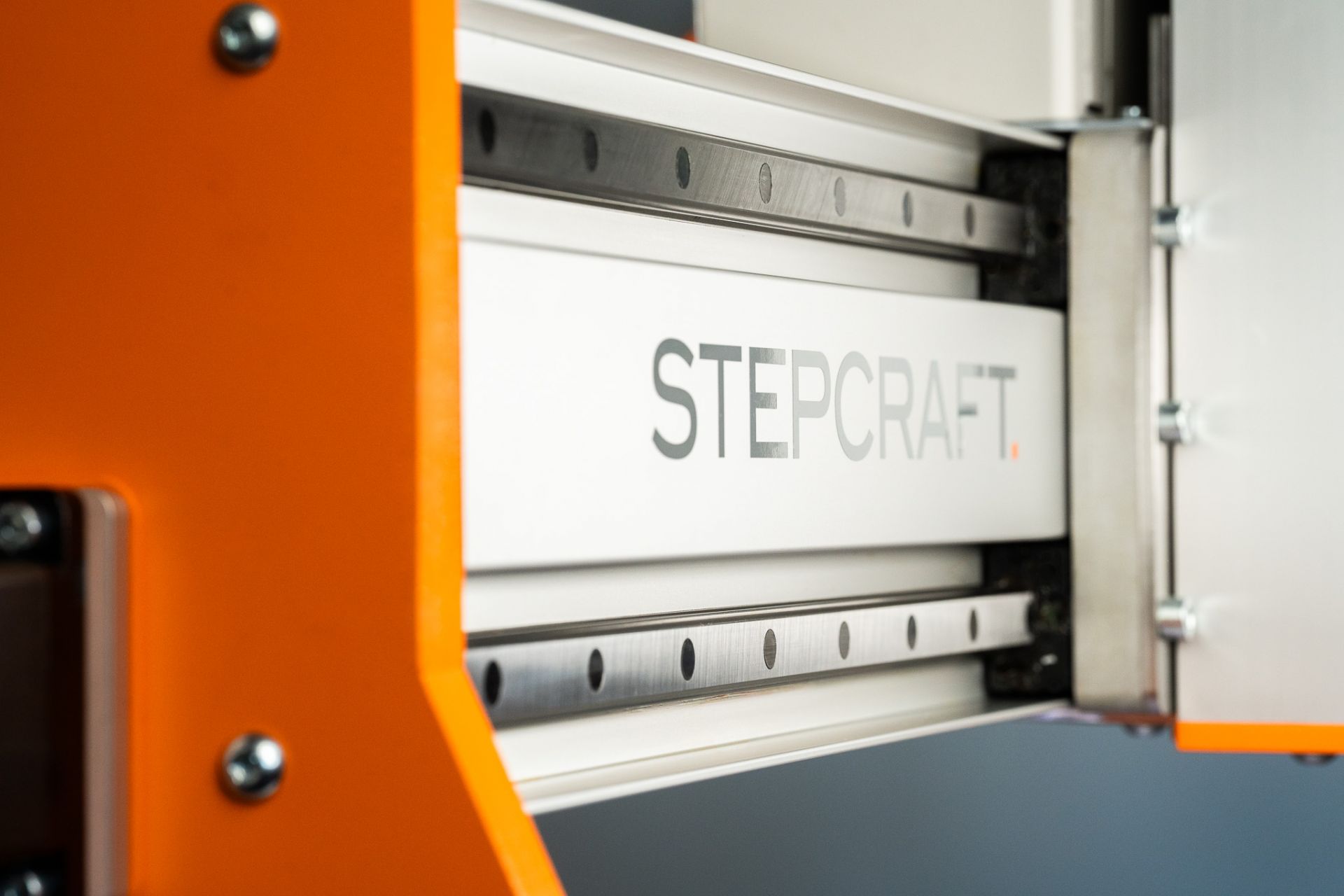

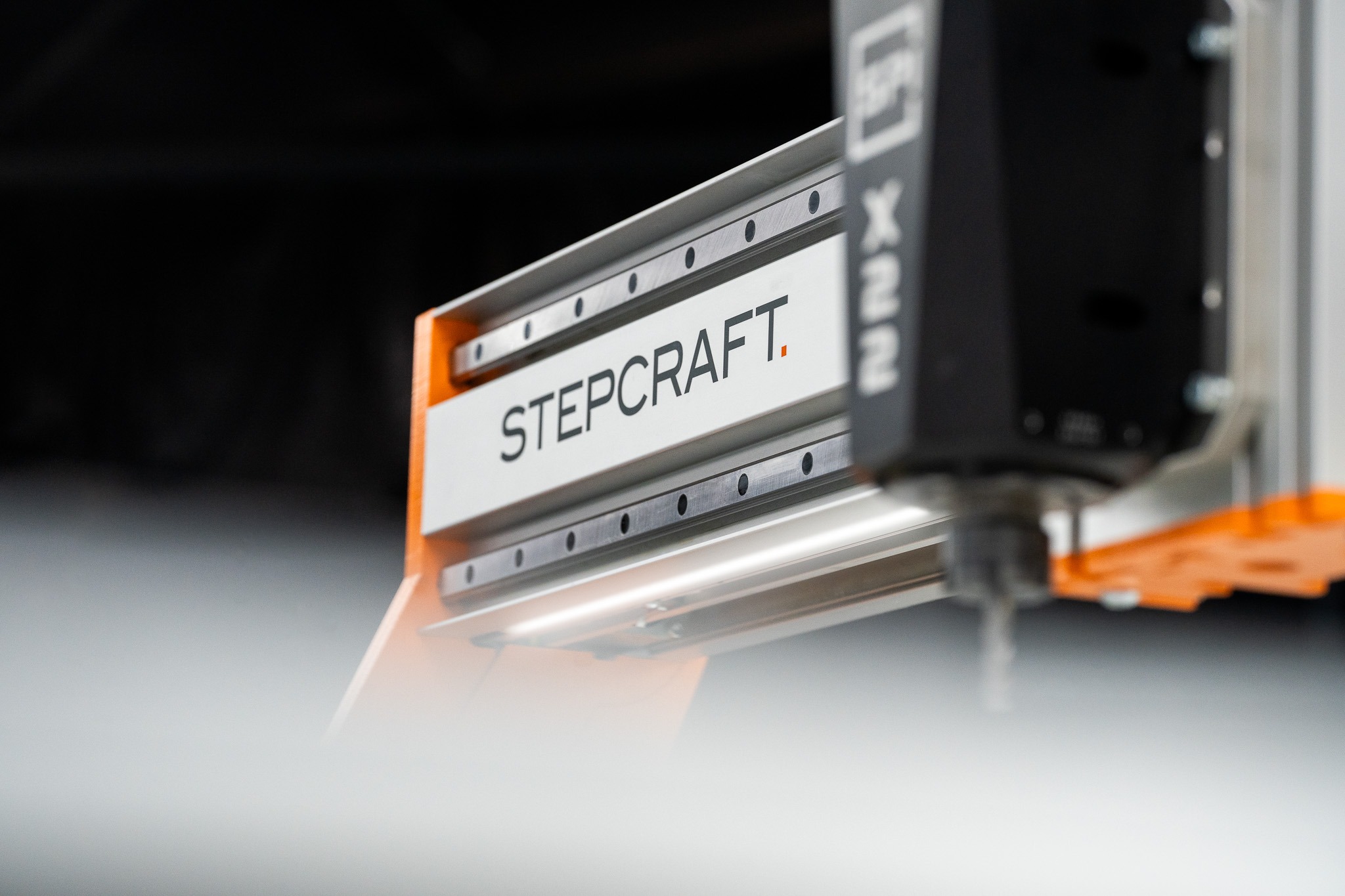

ROBUSTE FÜHRUNG

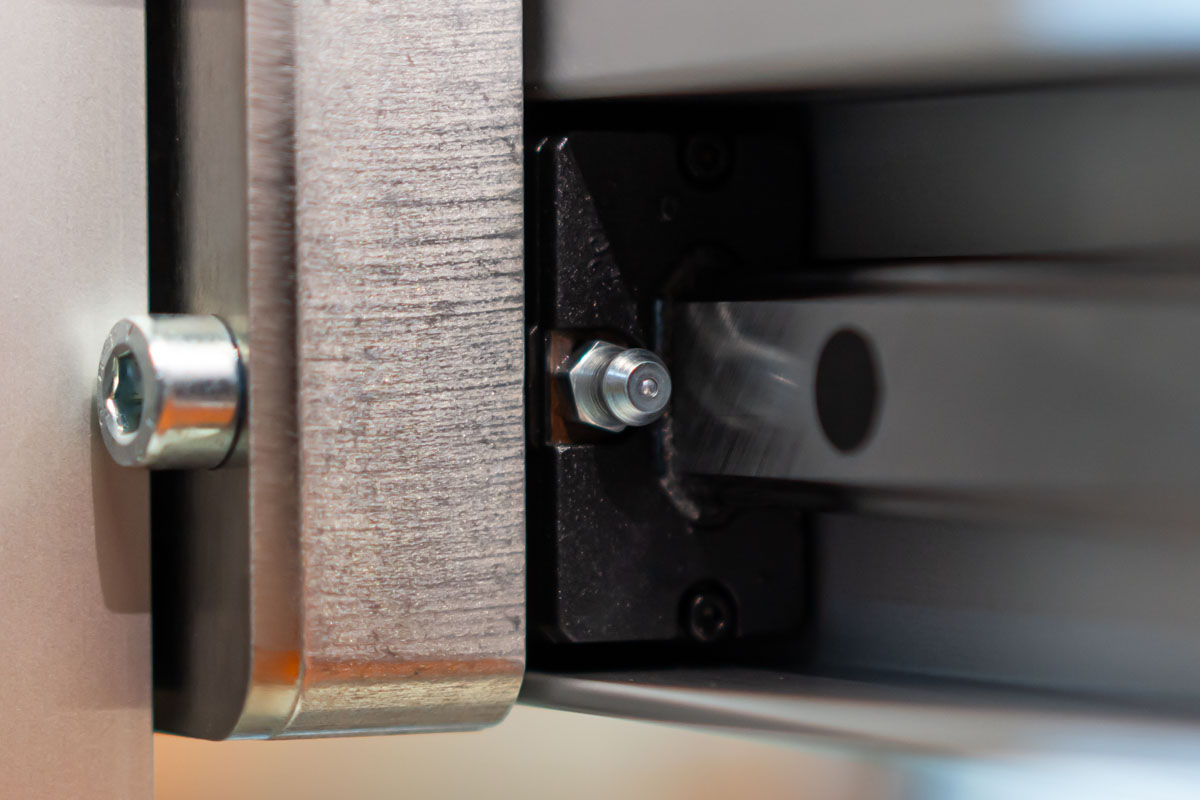

Lineare Kugelschienenführungen mit hoher Lastaufnahme und spezifische Tragprofile aus Aluminium mit verwindungsteifer Geometrie sorgen für ein stabiles Maschinenchassis.
KRAFTVOLLER ANTRIEB

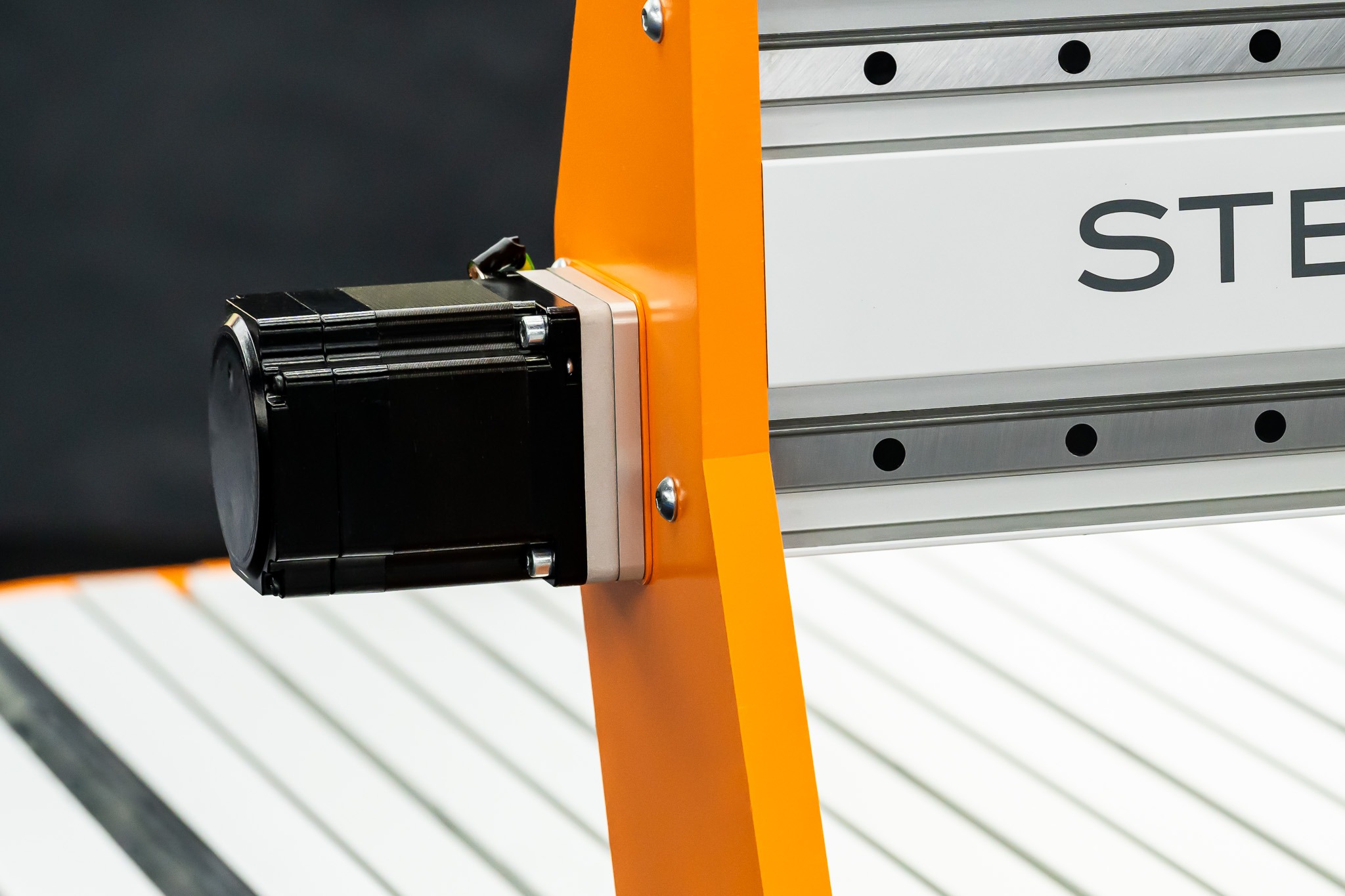

Optimal angesteuerte NEMA 34 Closed-Loop Schrittmotoren und leichtgängige Antriebseinheiten ermöglichen ein effektives Arbeiten.
MASCHINENUNTERGESTELL
Das konstruktiv integrierte Maschinenuntergestell besteht aus 100 x 100 mm Aluminiumprofilen in Kombination mit 6 mm starken Knotenblechen aus Stahl und stellt eine stabile Basis für das CNC-System dar. Das Untergestell wird standardmäßig mitgeliefert.
HOHE PRÄZISION
Mit dem aktiv nachregelnden Closed-Loop System und den präzise gefertigten Kugelumlaufführungen werden Werkstücke von hoher Güte gefertigt.
INTEGRIERTE KABELFÜHRUNG
Die Kabelführung erfolgt mit integrierten Schleppketten. Qualitätsleitungen mit einer Eignung für bis zu 10 Millionen Biegezyklen sorgen für Zuverlässigkeit und Langlebigkeit.

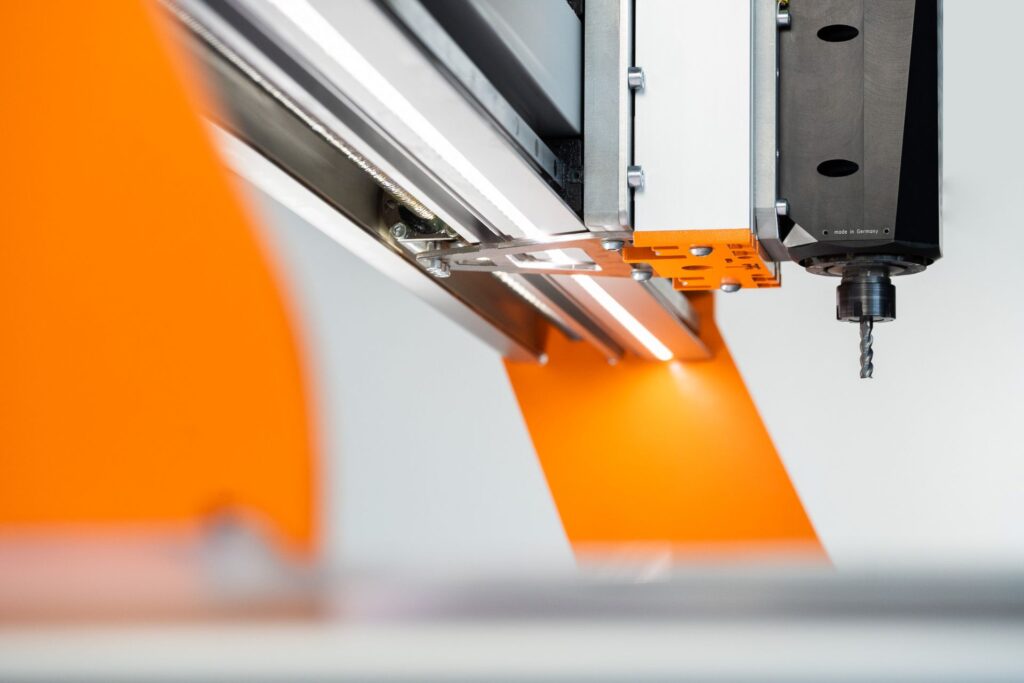

WERKZEUGAUFNAHME
Die Z-Achse ist mit integrierten Montagenuten für Einsatzwerkzeuge und Zubehör ausgestattet.

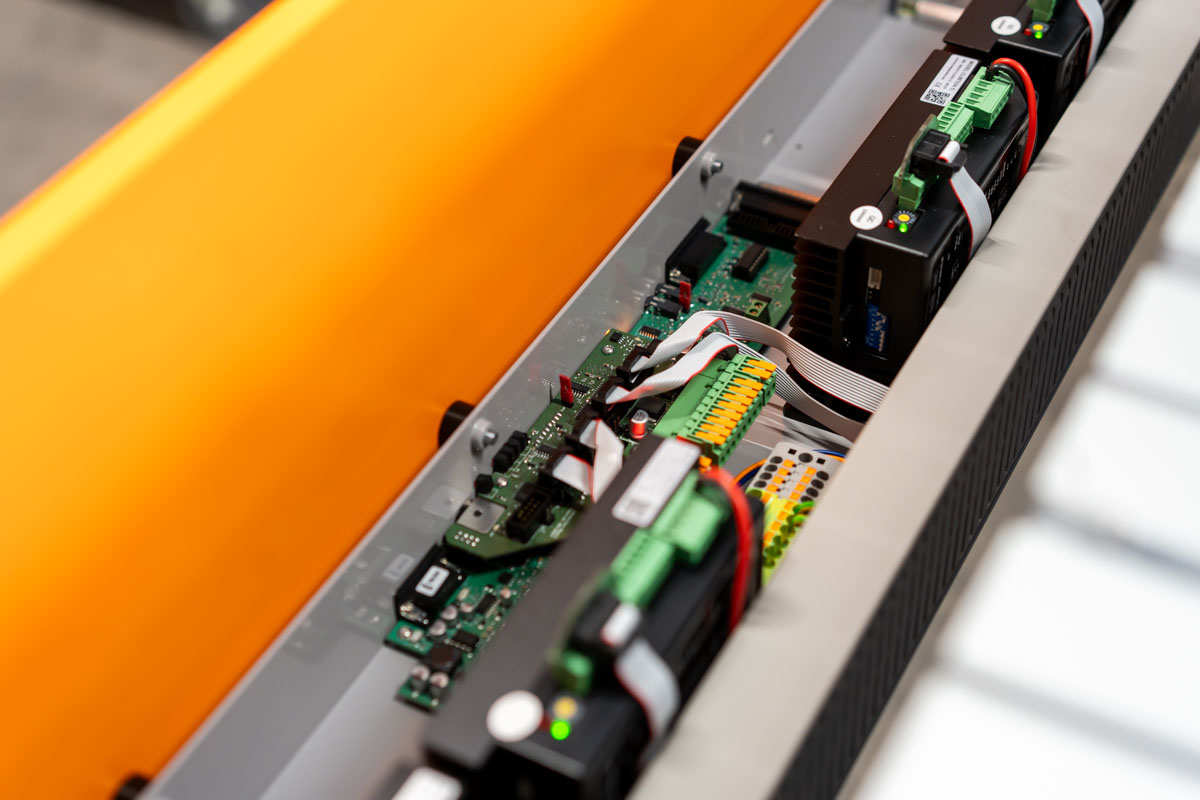

INTEGRIERTER SCHALTSCHRANK
VOLLSTÄNDIGE KAPSELUNG
EINFACHE WARTUNG
LED BELEUCHTUNG
Größe
Geschwindigkeit
Präzision
Belastbarkeit
Kraftvolle CNC Bearbeitung
Die STEPCRAFT Q-Serie ist als Portalfräse oder als Universalfräsmaschine verfügbar. Damit ist die CNC Fräse Industrie in den unterschiedlichsten Bereichen einsetzbar: von der Holzbearbeitung in der Schreinerei über den Metallbau bis hin zur Werbetechnik.

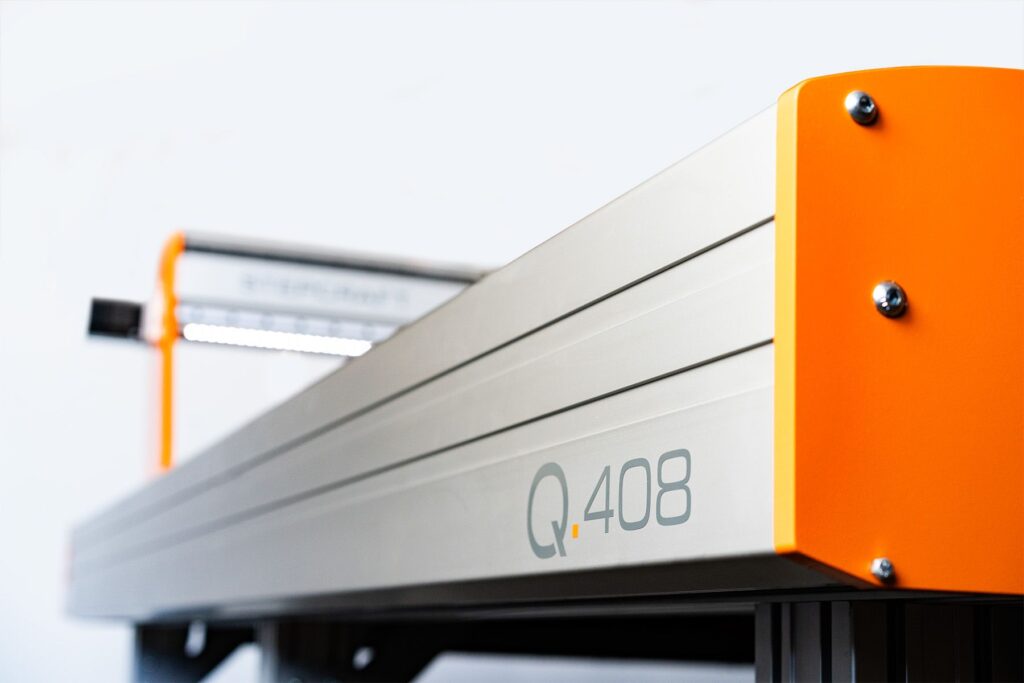

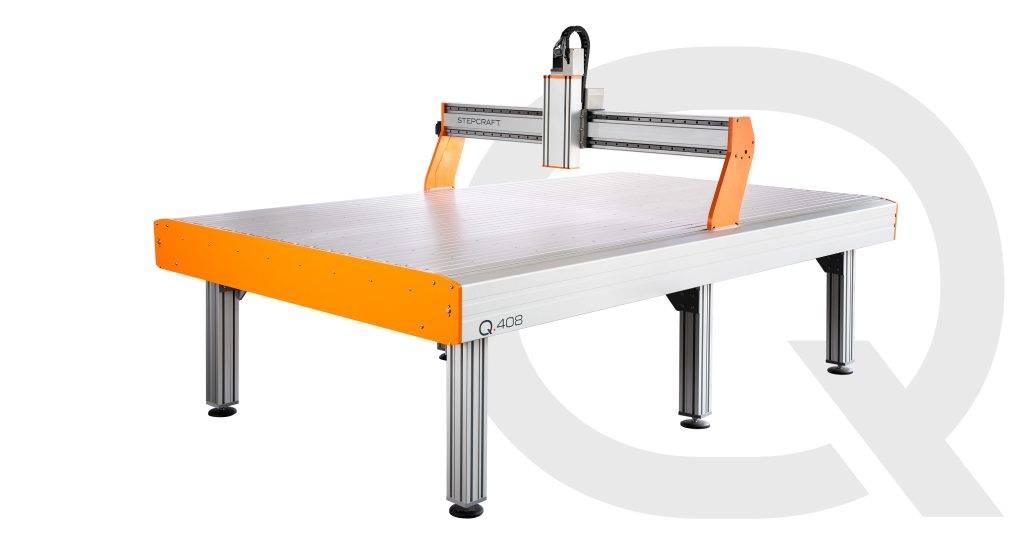

Die STEPCRAFT Q.408 kann Plattenmaterialen bis zu einer Länge von 2,60 m und einer Breite von bis zu 1,30 m mühelos bearbeiten. Für den kraftvollen, schnellen Antrieb sorgen NEMA 34 Closed-Loop Schrittmotoren auf allen Achsen. Das CNC Portal wird dabei gleich mit zwei elektrisch synchronisierten Schrittmotoren beschleunigt (Gantry System), um maximale Verfahrsicherheit und Geschwindigkeit zu gewährleisten.
CNC: Präzision und Zuverlässigkeit
Die Q-Serie sorgt für optimale Präzision und Zuverlässigkeit in der Fertigung und Bearbeitung hochwertiger Werkstücke. Hierzu wurde der Maschinenrahmen gleichmäßig verstärkt und Stahlbauteile an konstruktiv hochbelasteten Stellen eingesetzt. Mit Kugelumlaufspindeln auf allen Achsen wird zudem ein optimaler Wirkungsgrad erzielt. Dies spiegelt sich in einer Wiederholgenauigkeit von +/- 0,012 mm und einem Umkehrspiel von < 0,03 mm wider.
Massiver Rahmen
- 10 Quertraversen, 12 Knotenbleche und 6 integrierte Maschinenbeine bilden mit den beiden massiven Y-Achstraversen ein verwindungssteifes Maschinenuntergestell
- Schaffung einer optimalen Auflagefläche für den Maschinentisch, der vollständig verschraubt zu einer zusätzlichen Verstärkung des Rahmens beiträgt
Starke Komponenten
- Individuelle Aluminiumtragachsen mit optimierter Torsions- und Biegesteifigkeit sowie verbesserter Eigendämpfung
- 20 mm breite Hochpräzisions-Kugelschienenführung an allen Achsen
- Portalseitenteile aus 20 mm starkem Aluminiumblech
- Stahlverbinder an konstruktiv stark belasteten Stellen
Robuster Antrieb
- NEMA 34 Closed-Loop Schrittmotoren auf allen Achsen
- Kugelgewindeantrieb mit 20 mm Durchmesser auf allen Achsen
- Doppelte Ausführung von Schrittmotor und Kugelgewindeantrieb auf der Y-Achse (Gantry System) für maximale Agilität, Zuverlässigkeit und Präzision
INDUSTRIEDESIGN MIT INNOVATIVEN LÖSUNGEN
Bei der STEPCRAFT Q.408 werden Design und Funktion clever kombiniert. Der innovative Materialmix aus Stahlkomponenten und eigens entwickelten Aluminiumprofilen verhilft der Industriefräsmaschine zu maximaler Stabilität. Darüber hinaus spart der einfache Zugang zu den Linearführungen und der Z-Achse viel Zeit bei der Wartung der CNC Maschine.

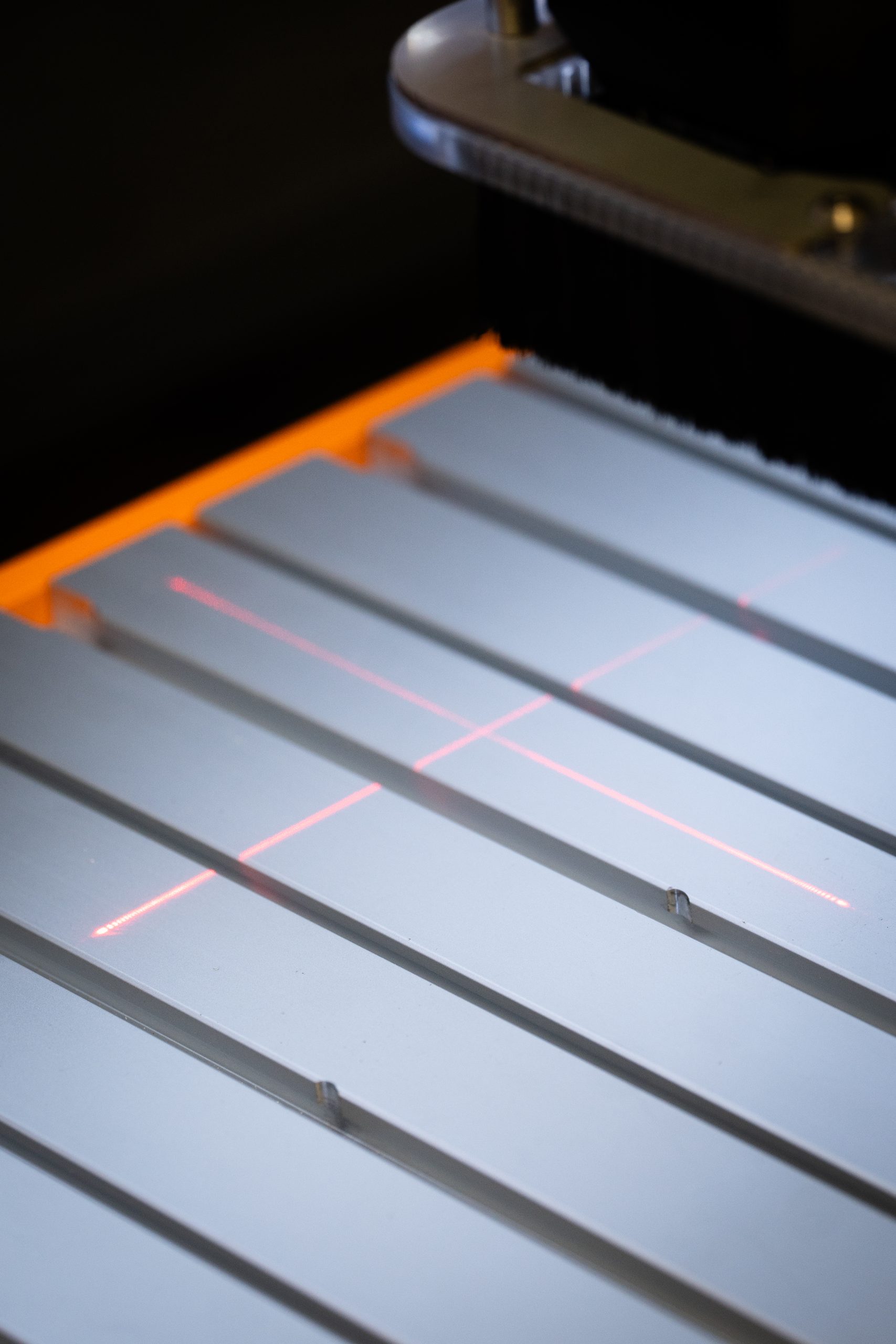

KREUZLINIENLASER
- Präzise Werkstückpositionierung
- Komfortable Werkstück-Nullpunktbestimmung
- Zeitsparend und einfach zu bedienen

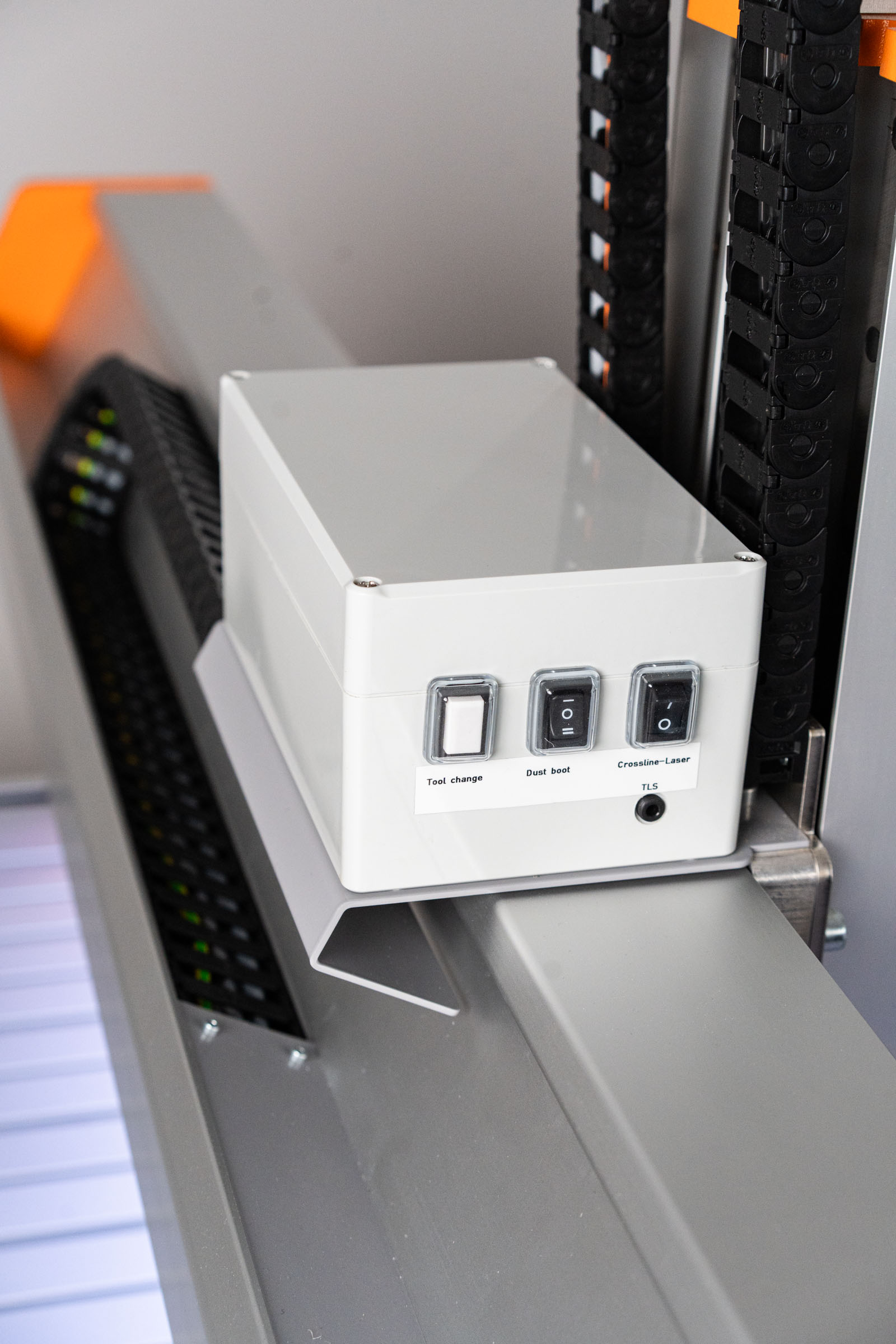

Z-HUB
- Treffpunkt aller Steuer- und Signalleitungen
- Anschluss von Werkzeug, Elektronik, Zubehör
- komfortable, manuelle Werkzeugbedienung

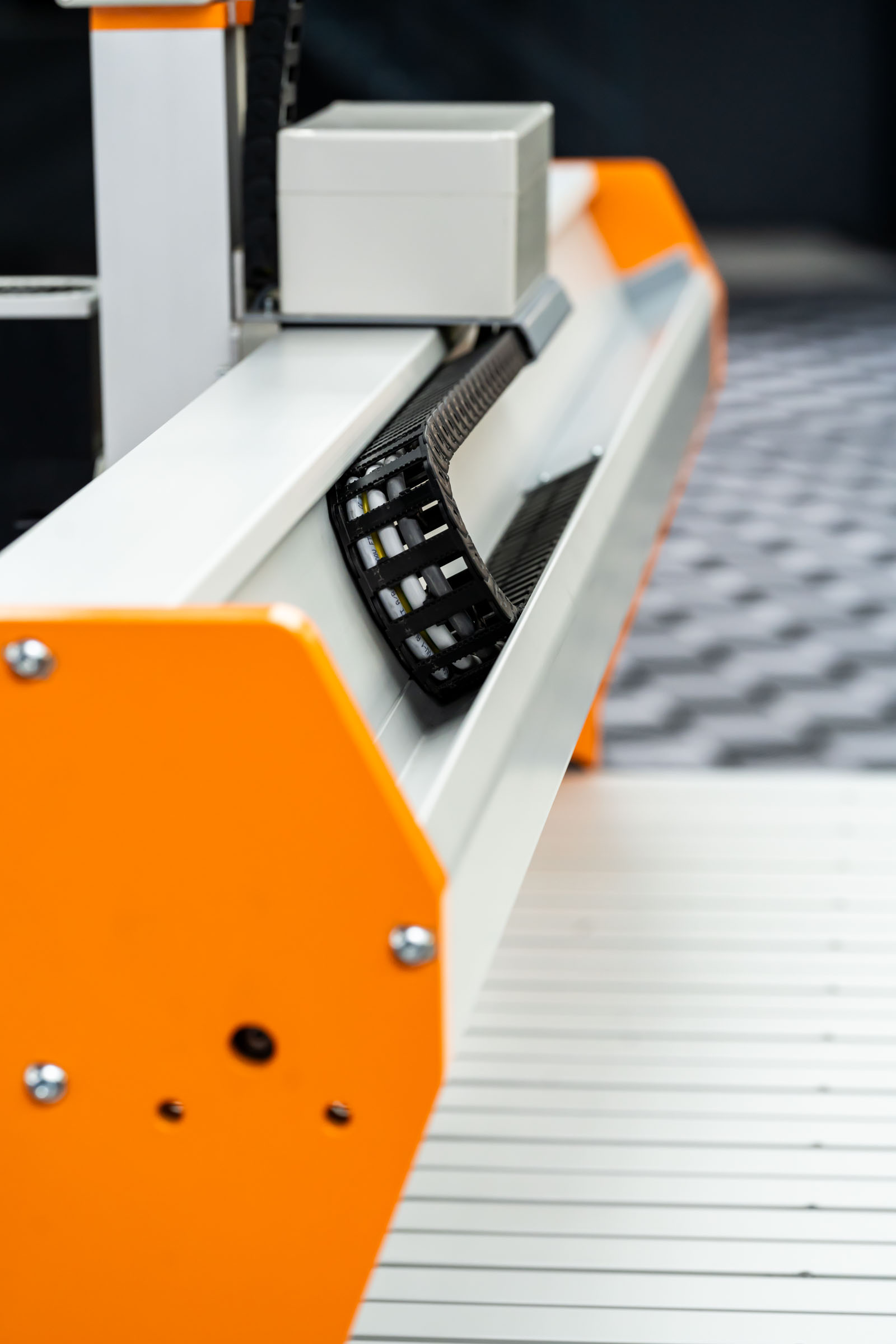

KABELFÜHRUNG
- Langlebige igus® Qualitätsleitungen mit Eignung für bis zu 10 Millionen Biegezyklen
- Versteckt und sicher über igus® Energieketten

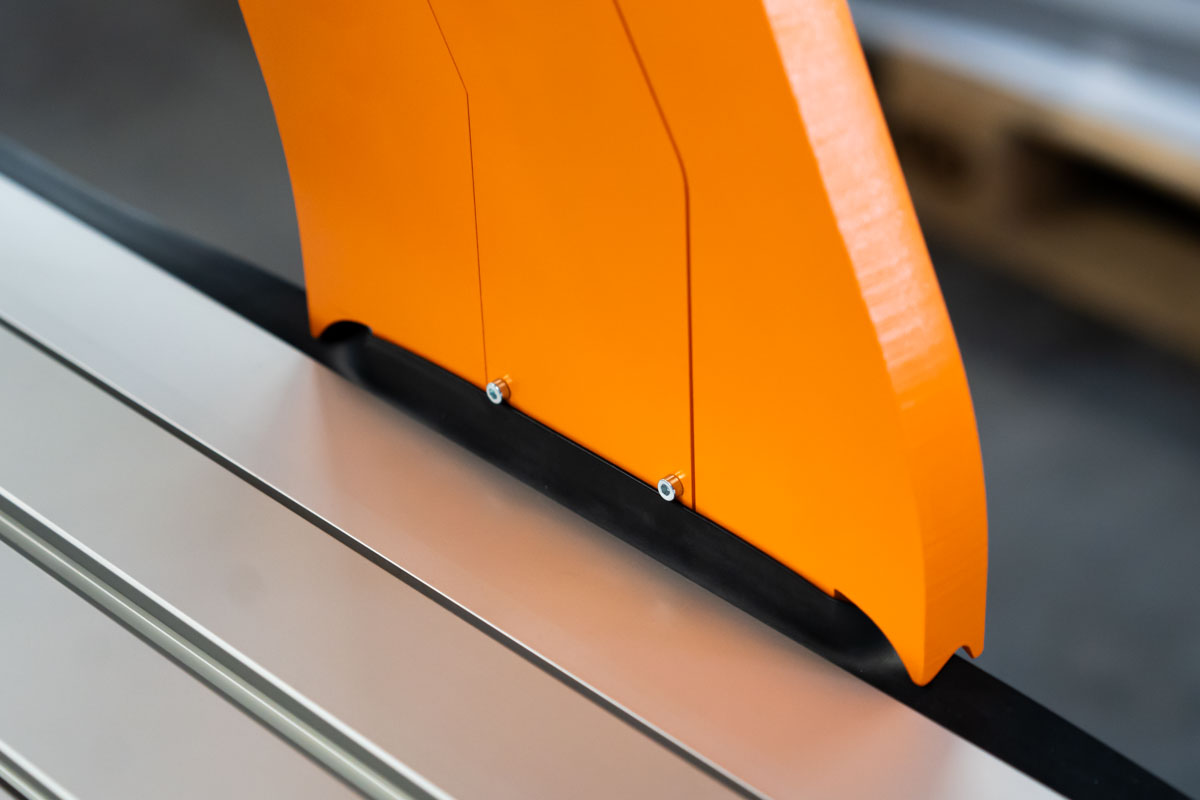

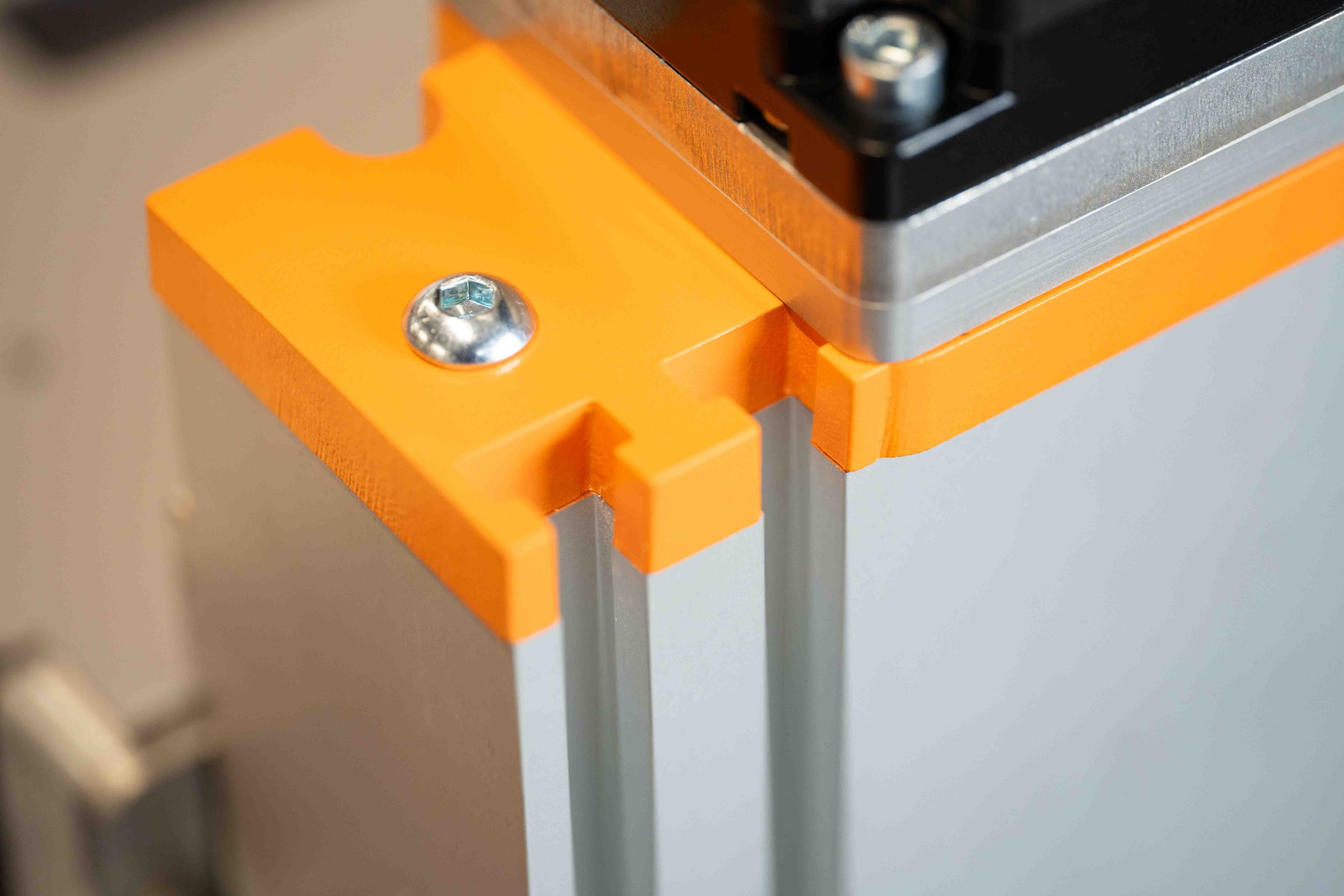

INTELLIGENTER MATERIALMIX
- Hochbelastbare Aluminiumprofile und Stahlkomponenten
- Hohe Festigkeit
- Maximale Schwingungsarmut
Q.408 Release Video
VOM Werkzeugwechsler bis zu pneumatischen Pop-Up Pins
Die Industriefräsmaschine STEPCRAFT Q.408 können Sie individuell auf Ihre Bedürfnisse abstimmen. So können Sie die CNC-Maschine mit Zubehör und Werkzeugen, wie den pneumatischen Pop-Up Pins, dem Absaugadapter, der Minimalmengenschmierung oder dem automatischen Werkzeugwechsler, beliebig erweitern.

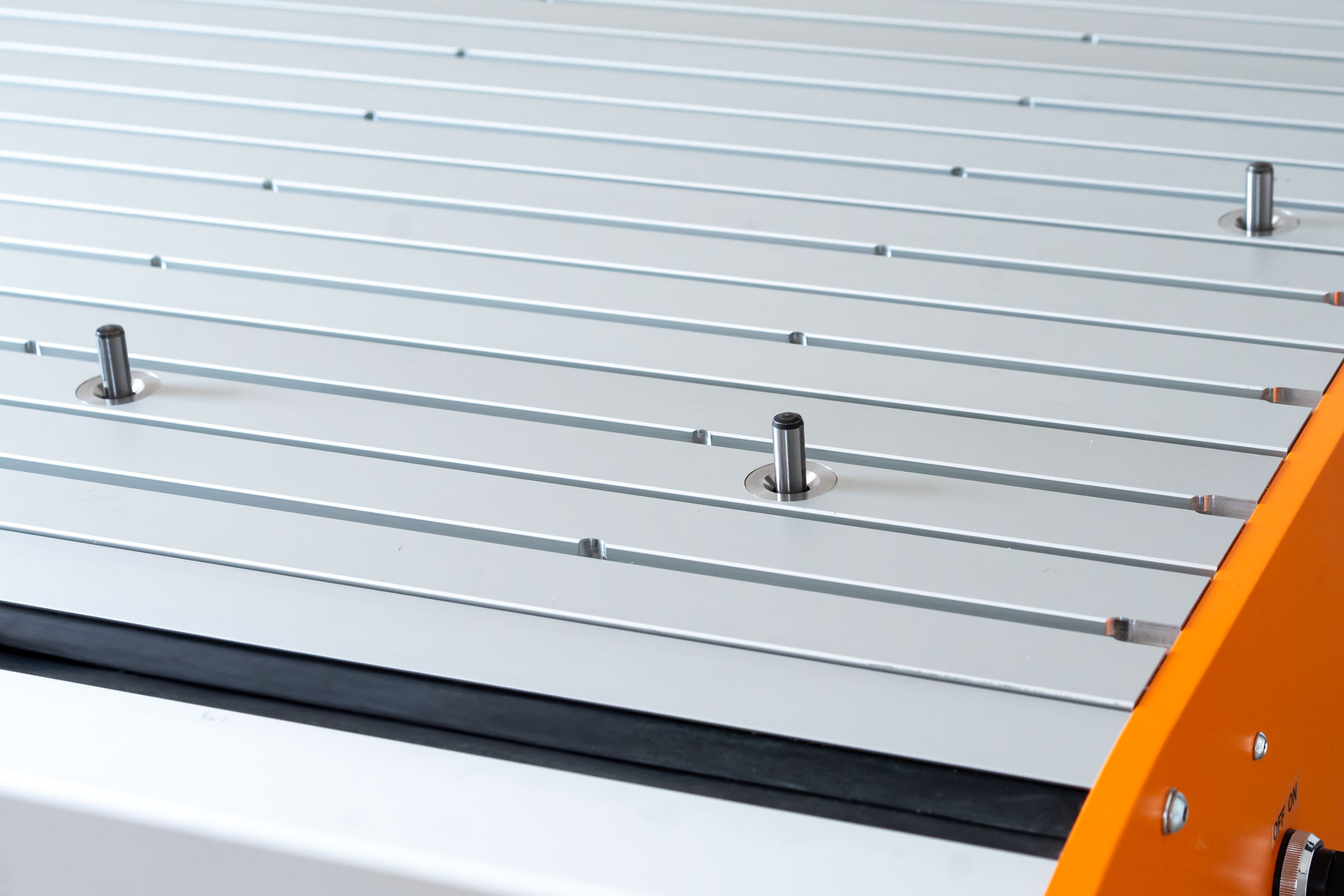

Pneumatische Pop-Up Pins
Das integrierte pneumatische Werkstückanschlagsystem ermöglicht eine präzise und wiederholbare Positionierung der Werkstücke und trägt so zu einer effizienten und exakten Bearbeitung bei. Das System lässt sich bequem per Schalter ein- und ausfahren, was die Bedienung besonders benutzerfreundlich gestaltet.

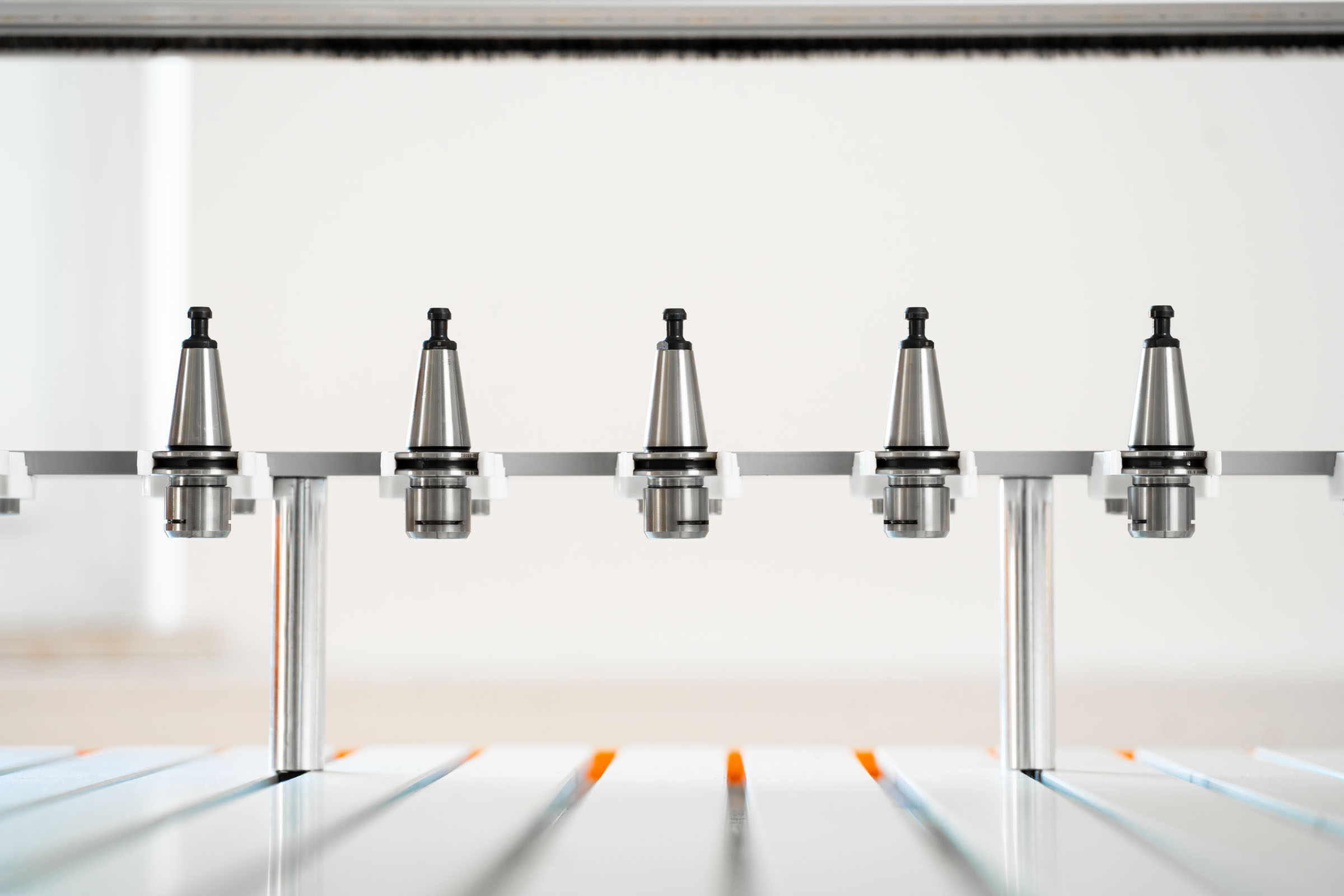

Automatischer Werkzeugwechsler
Fräsmotoren mit integriertem automatischen Werkzeugwechsler mit SK20 Spannsystem und ER16 Spannzangen ermöglichen eine vollautomatisierte Bearbeitung ohne manuelles Eingreifen. Ein 10-fach Werkzeugmagazin stellt die verfügbaren Werkzeuge bereit.

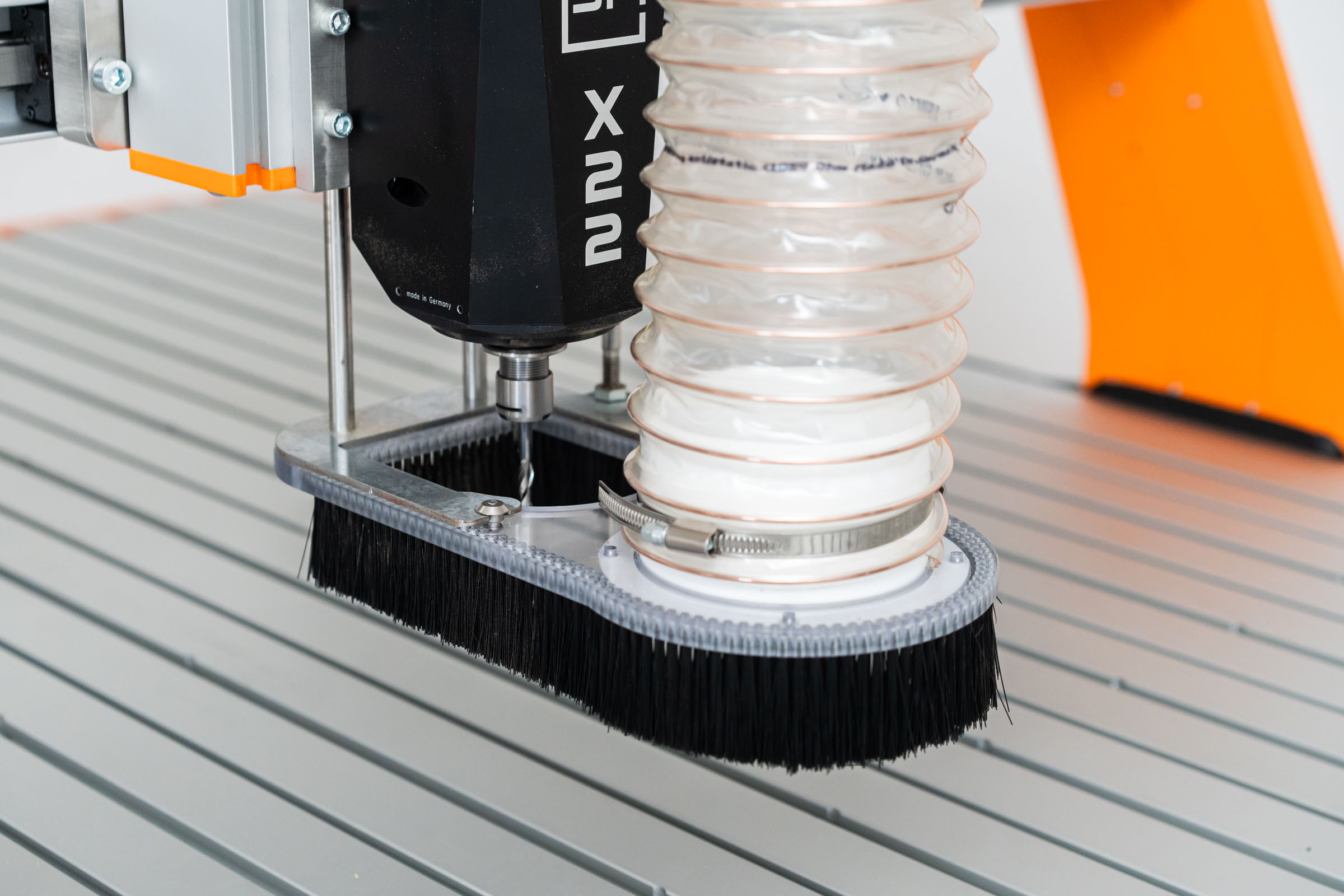

Absaugadapter
für spinogy x22
Der Absaugadapter dichtet dank robuster, zweireihiger Borsten hervorragend am Werkstück ab. Die clevere Befestigung ermöglicht ein schnelles Abnehmen des Absaugschuhs. Mit automatischem Höhenausgleich in Z-Richtung passt er sich ideal dem Untergrund an und lässt sich für Wartungsarbeiten in oberer Position fixieren.

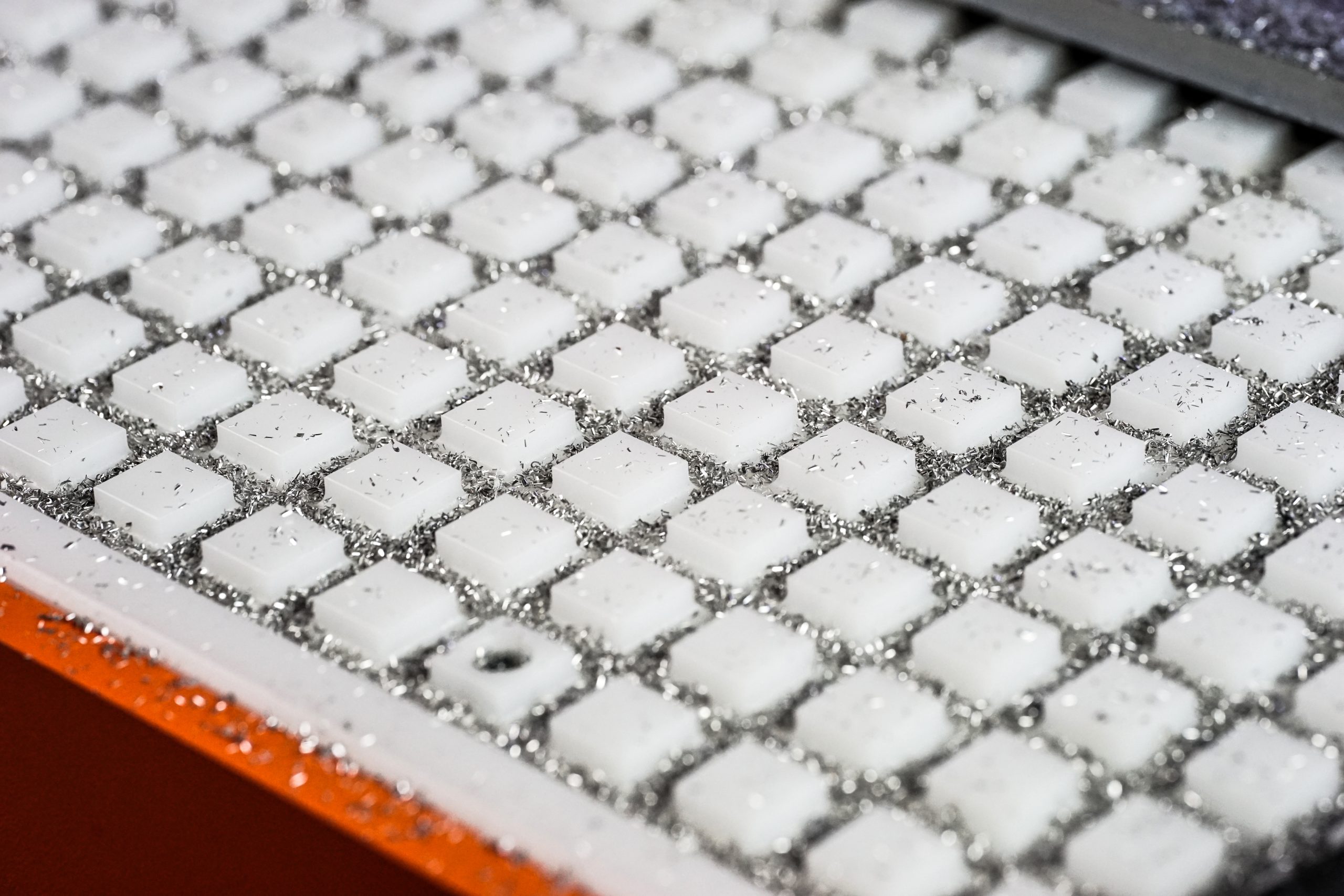

Vakuumtisch
(in Vorbereitung)
Derzeit arbeiten wir an einer an viele Bedürfnisse angepassten, für die Q.408 optimierten Vakuumtischlösung.
Q-Serie: CNC Daten im Überblick
Die perfekte Industriefräse für Ihre Anforderungen: Wir haben für Sie die wichtigsten technischen Daten in einer Tabelle zusammengefasst.
Wünschen Sie mehr Informationen? Gerne helfen wir Ihnen weiter und erstellen Ihnen ein individuelles Angebot. Sie erreichen uns per E-Mail via [email protected] oder telefonisch über +49 (0) 2373 / 179 11 60.
|
|
STEPCRAFT Q.408
|
|---|---|
|
Arbeitsbereich X-Y
|
1.302 x 2.670 mm
|
|
Durchlasshöhe
|
270 mm
|
|
Wiederholungsgenauigkeit
|
+/- 0,015 mm
|
|
Programmierbare Auflösung
|
0,003125 bis 0,00625 mm
|
|
Umkehrspiel
|
< 0,03 mm
|
|
Max. Geschwindigkeit Diagonalfahrt X-Y
|
600 mm/s
|
|
Spindel
|
Kugelumlaufspindeln 20 x 20 mm, auf Y mit mitlaufenden Kugelumlaufmuttern
|
|
Linearführung
|
Hochpräzisions-Kugelschienenführung
|
|
Antrieb
|
NEMA 34 Closed-Loop Schrittmotoren
|
|
Werkzeugaufnahme
|
T-Nuten mit DIN 508 M8x15 Nutensteinen,
optional Spannaufnahme ø 43 mm (Eurohals, optional kleinere Durchmesser)
|
|
Gewicht
|
473,0 kg
|
|
Eingangsspannung
|
100 - 240 V
|
|
Ausgangsspannung
|
24 / 60 V
|
|
Leistungsaufnahme
|
750 W
|
|
Schnittstelle
|
USB / Parallel (LPT1) / Netzwerk RJ-45
|

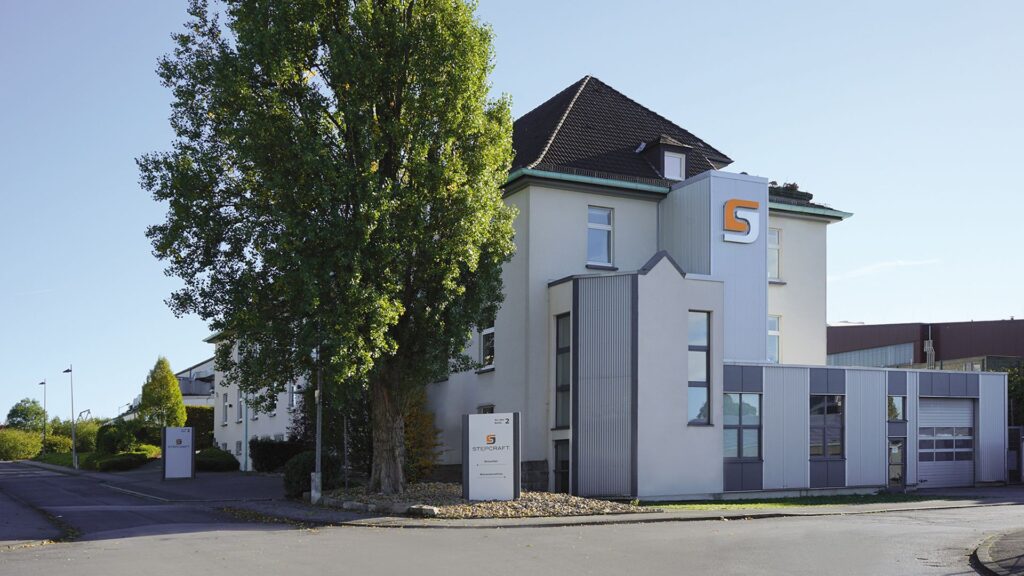

STEPCRAFT – CNC Maschinenbau aus Menden
