Kostenlose 3D-Simulation für CNC-Maschinen

Hallo zusammen,

ich möchte nur kurz auf das neue Notepad++ Plugin aufmerksam machen.

https://github.com/NCalu/NCneticNpp#readme

Es ermöglicht tolle Möglichkeiten um GCode zu debuggen. Dies beinhaltet neben der bekannten Syntaxhervorhebung nun auch eine grafische Ausgabe. Was mich besonders freut, ist das zur Manipulation der Grafik die gleichen Mausaktionen wie in meinem Programm benutzt werden. 🙂

Wenn man in den Einstellungen von GrblGru unter 'Editor' den Pfad zur Notepad++ Exe einträgt, wird der berechnete GCode auf Knopfdruck in der Toolbar angezeigt.

Aber natürlich kann Notepad++ auch zur Anzeige von StepCraft erzeugten GCode benutzt werden. 🙂

Gruß
GG

Die Seite des Autors ist wohl down. Gibt's noch eine andere Quelle für das Plugin?

Hallo Andys1957,

der Link nach github sollte eigentlich funktionieren.
Habe ihn gerade noch einmal ausprobiert.
https://github.com/NCalu/NCneticNpp#readme

https://ncnetic.com/notepad-gcode-plugin sollte aber auch funktionieren.

Gruß
GG

Hallo zusammen,

ich möchte euch heute nach langer Zeit mal wieder eine neue Funktionalität in meinem Programm vorstellen.

Auch in der Vergangenheit war es ja schon möglich runde Bauteile zu bearbeiten, allerdings waren die Bearbeitungsmöglichkeiten dabei stark eingeschränkt. Jetzt ist es dagegen möglich rotationssymetrische Bauteile ähnlich zu bearbeiten wie Bauteile auf normalen 3-Achsen Maschinen.
Bearbeitungsmethoden wie CUT, POCKET, CHAMFER und selbst V_CARVE können also nun ebenfalls auf der Drehachse angewendet werden.

Das Video gibt dabei nur einen allgemeinen Überblick über einen möglichen Ablauf. Basiswissen zur Handhabung von GrblGru wird dabei vorausgesetzt. Detailliertere Beschreibungen hätten die Länge des Videos ins Unendliche getrieben.

Ich selber habe leider noch keine geeignete Maschine für solch eine Bearbeitung. Die im Video gezeigten Bildausschnitte wurden mir freundlicherweise von einem Freund zur Verfügung gestellt.

Alle im Video gezeigten Prozesse lassen sich im Simulationsmode von GrblGru nachvollziehen. Für Fragen stehe ich gern zur Verfügung.
Viel Spaß beim Ausprobieren. 🙂

Gruß
GG

https://www.youtube.com/watch?v=Ui1jZSyUBXw

Hallo zusammen,

ich habe in der letzten Zeit versucht mich ein wenig über die Herstellung von Tragflächen aus Styropor 'schlau' zu machen.
Mit der Hilfe einiger netten Modellbauer aus dem RC-Network Forum ist dabei eine neue Funktion im Programm entstanden.

Es gibt sicher noch einiges zu verbessern, aber ein paar Dinge funktionieren zumindest in der Simulation schon ganz zufriedenstellend.
Ich habe mich deshalb dazu entschlossen ein kurzes Schnupper-Video über den aktuellen Stand zu machen.

Die dazu passende neueste Version V5.2.16 liegt auf meiner Webseite.

Gruß
GG

https://www.youtube.com/watch?v=3mKQlwaSzgk

Hallo zusammen,

die Dokumentation der 'Foam Cutter' Funktion ist doch ein wenig länger geworden, als ursprünglich geplant.
Deshalb habe ich mich dazu entschieden alles in mehrere kurze Videos aufzuteilen.
Den ersten Teil, der sich mit den Einstellungen und der Basis Bedienung des 3D-Modells beschäftigt, möchte ich euch heute vorstellen.
Das zweite Video wird sich mit dem Ausschneiden von Buchstaben und Symbolen beschäftigen, während im dritten Teil endlich die Tragflächen-Herstellung beschrieben wird.

Wünsche euch viel Spaß damit 🙂

Gruß
GG

https://www.youtube.com/watch?v=5OMmxD9bPBw

Hallo zusammen,

die Dokumentation für die Betriebsart 'Letter' ist endlich fertig geworden.
In dem Video wird beschrieben wie man Buchstaben und einfache Symbole aus Styropor ausschneiden kann.

Um ehrlich zu sein, habe ich die Möglichkeiten anfangs unterschätzt. Das mag daran liegen, dass ich selbst kein Modellbauer bin und deshalb auch keine Styroporschneide Maschine besitze.

Bei der Herstellung des Videos sind mir aber so viele Anwendungsmöglichkeiten eingefallen, dass ich jetzt doch überlege mir ein solches Maschinchen zu bauen.

Styroporschneider sind also meiner Meinung nach für Leute, die für irgend welche Werbung, Präsentationen, Schaufensterdekorationen, Geburtstagen, Hochzeiten, Jubiläen usw. immer neue originelle Ideen suchen, durchaus empfehlenswert.

Gruß
GG

https://www.youtube.com/watch?v=v7VvuH5gDak

Hallo zusammen,

Es gibt wieder 2 neue gute Videos über GrblGru von „Embellished Turnings“, die ich euch empfehlen möchte.
Diesmal geht es um die Drehbank und damit um das Program GrblGru_Lathe.
Das erste Video behandelt die Grundlagen der Drehbank-Funktionen wie z.B. die Herstellung eines Bauteils aus einem DXF File.
Das 2. Video beschreibt wie man Gewinde schneiden kann.

Viel Spaß damit 🙂

Gruß
GG

https://www.youtube.com/watch?v=0NjnAxnxrdE&t=107s
https://www.youtube.com/watch?v=hpWr4rynr7w&t=45s

Hallo zusammen,

ich bin endlich dazu gekommen den letzten Teil der kleinen Serie über den Styroporschneider fertig zu stellen.

Viel Spaß damit

Gruß
GG

https://www.youtube.com/watch?v=A7OwV6jxwE4

Hallo zusammen,

ab der neuen Version v6.0 gibt es nun in GrblGru auch die Möglichkeit einfache Geometrieobjekte wie Kreise, Bögen, Rechtecke und Polygon-Linien zu erzeugen.
In dem Video stelle ich die verschiedenen Funktionen kurz vor.

Gruß
GG

https://www.youtube.com/watch?v=nOjkfjgK5Ko

Hallo zusammen,

da die zuletzt fertiggestellte 'Wings' Funktion doch sehr speziel auf das Schneiden von Tragflächen abgestimmt ist,
habe ich jetzt einmal versucht in der neuen Beta Version V6.6 zusätzlich noch eine universellere Methode anzubieten.
Damit sollte es nun auch möglich sein z.B. Rumpfsegmente zu schneiden.

Bei der neuen 'Cut' Methode wird davon ausgegangen, dass die komplette Geometrie der beiden Stirnflächen in einem DXF-File zur Verfügung steht.
Um über diesen Weg noch zusätzliche Informationen übergeben zu können, wird die Möglichkeit genutzt den verschiedenen Pfaden bestimmte Namen zu geben.

Der Ablauf des Schneidvorgangs kann dann vom Bediener mit Hilfe einiger Kommandos frei bestimmt werden.
Das ist ein wenig aufwendiger als ein paar Eingaben in einem Dialog zu machen.
Auf der andere Seite gibt es dem Bediener aber die max. mögliche Kontrolle über den Ablauf.

In dem Video und PDF-Dokument habe ich versucht die Anwendung der neuen Methode zu beschreiben.

https://www.youtube.com/watch?v=BgQqi5sBCQM

Ich hatte leider keine echten Beispiele aus der Praxis zur Verfügung und würde mich deshalb freuen
wenn das jemand mal praxisgerecht ausprobieren würde.

Verbesserungsvorschläge sind natürlich auch wieder willkommen.

Gruß
GG

Hallo zusammen,

ab der Beta-Version V6.7 gibt es eine neue Funktion "Geometrie-Grenzen abfahren". Die Idee stammt ursprünglich von dem Programm bCNC und wurde mir von einem User im Forum "Zerspanungsbude" wärmstens empfohlen.

Nach anfänglicher Skepsis habe ich doch den praktischen Nutzen erkannt, die Funktion nachgebaut und in V6.8 noch ein wenig weiter entwickelt. Meiner Meinung nach, ist so ein kleines einfaches Werkzeug entstanden, das doch recht nützlich sein kann. Die Funktion fährt eigentlich nur die äußere Grenze der Grafik auf der aktuellen Höhe ab. Dabei kann man mit den Tasten SHIFT und STRG noch die Form der Grenze beeinflussen. Auf diese Weise kann man z.B. sehr schnell sehen, ob das Basismaterial groß genug, richtig positioniert, und keine Aufspannung im Wege ist.

In dem beiliegenden Video habe ich versucht die Anwendung kurz zu beschreiben.

Viel Spaß damit

Gruß
GG

https://www.youtube.com/watch?v=sNQGGU54ZRY

Hallo zusammen,

Drehen auf der Fräsmaschine ? Geht das denn ?

Jeder stolzer Fräsenbesitzer wird sicherlich irgendwann einmal den Wunsch gehabt haben auch runde Drehteile bearbeiten zu können. Die neue 'Turning' Methode in V6.9 erfüllt nun diesen Wunsch, und stellt dazu sowohl Schrupp- als auch Schlicht-Funktionen zur Verfügung.

In der ersten "Drehbank" - Programmversion gibt sicher noch einiges zu verbessern, aber der Anfang ist erst einmal gemacht. Und andere Funktion wie z.B. die Herstellung von Gewinde werden nach meinem Urlaub folgen.

In dem 'Schnupper' Video zeige ich schon mal wie es gehen soll. Dabei wird sowohl der Gebrauch mit einem Fräser gezeigt, also auch eine Möglichkeit vorgestellt wie man mit einem kleinen Drehstahl 'richtig' drehen kann.

Ich möchte noch darauf hinweisen, dass für den Betrieb nicht zwingend ein gesteuerter Schrittmotor, also eine 4.Achse, notwendig ist. Erste Versuche können sicher auch mit einem festgespannten Akku-Schrauber durchgeführt werden.

Viel Spaß beim 'schnuppern' 🙂

Gruß
GG

https://www.youtube.com/watch?v=K3SOQTMF6bw

Hallo zusammen,

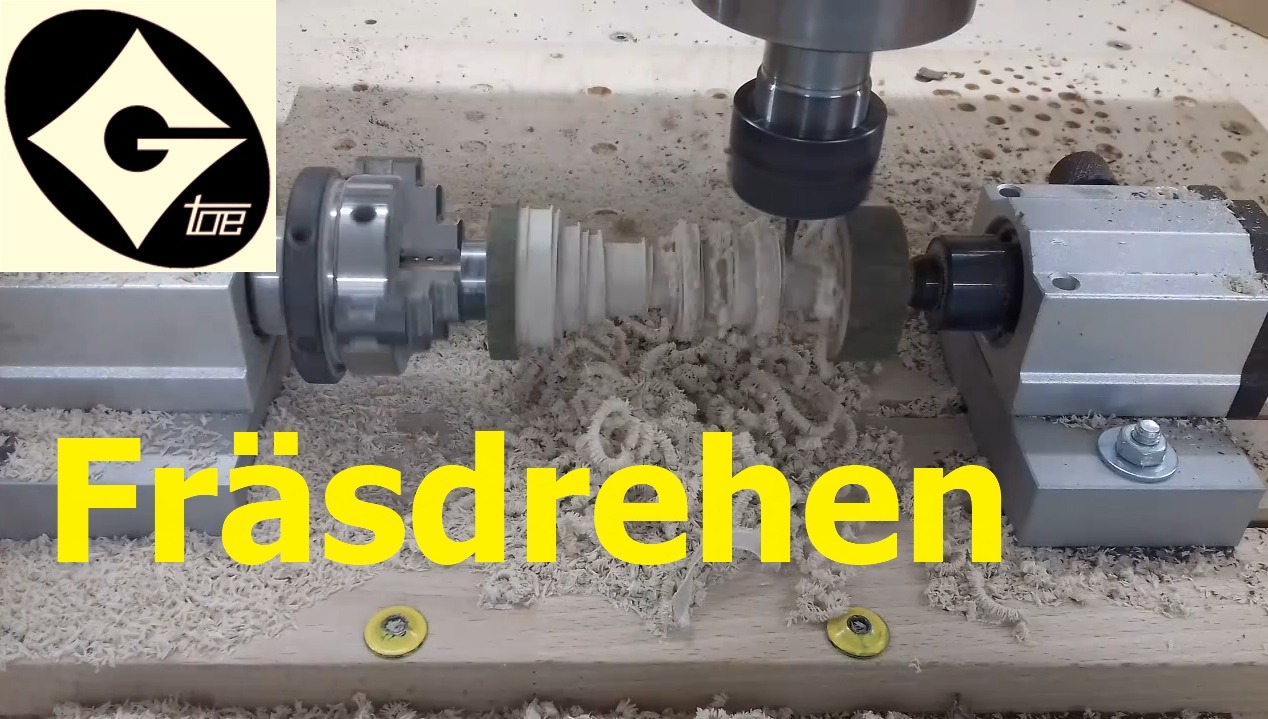

in Ergänzung zu meinem letzten mehr theoretischen Video möchte ich euch heute das Fräsdrehen in der Praxis zeigen. Als Testobjekt habe ich mir eine Schachfigur ausgesucht, der einmal stellvertretend für einen möglichen Anwendungsbereich sein soll. Auf Grund der in den Tests gemachten Erfahrungen, habe ich den kompletten Prozess noch einmal tüchtig ändern müssen. ( V6.10 )

Obwohl das Fräsdrehen sicher keine echte Konkurrenz zum Drehen auf der Drehbank darstellt, bin ich doch angenehm von der Funktion überrascht. Es gibt eine Menge kleine Drehlinge wie z.B. Spielfiguren, Griffe, Möbelknöpfe usw. die damit sehr gut herstellbar sind.

Neben den bekannten Möglichkeiten einer Drehachse bietet das Fräsdrehen somit ein weiteres überzeugendes Argument, den Anwendungsbereich einer herkömmlichen 3-Achs-Fräse sinnvoll zu erweitern.

Gruß
GG

https://www.youtube.com/watch?v=E_b1UC2cACg
