Kostenlose 3D-Simulation für CNC-Maschinen
Hallo zusammen,
in letzter Zeit hatte ich einige kleine Projekte, bei denen Werkstücke von 2 Seiten bearbeitet werden musste.
Bisher hatte ich diese Aufgabenstellung immer mit der bekannten Methode mit Passstiften gelöst.
Da es aber mehrere recht kleine Teile waren, die nicht auf einer gemeinsamen Platte gefräst werden konnte,
habe ich mich für eine andere Fertigungsmethode entschieden.
Dazu wird ein Zentrier-Schraubstock benötigt, der die tolle Eigenschaft hat, dass die Mitte zwischen den Spannbacken immer an der gleichen Position bleibt. Wenn man also den Referenzpunkt in Y-Richtung auf diese Position setzen kann, braucht man nur noch eine Anschlagmöglichkeit in X-Richtung. Damit wird das Zentrum des Bauteils festlegen.
Ich weiß nicht, ob diese Methode allen bereits bekannt ist. Deshalb möchte ich sie in dem Video kurz vorstellen.
Im Video habe ich leider vergessen auf eine mögliche Korrektur der Y-Position des Referenzpunktes hinzuweisen.
Wenn am fertigen Werkstück also immer ein konstanter Absatz sichtbar ist, kann die Y-Achse um diesen Betrag in die entsprechende Richtung verfahren, und der Referenzpunkt neu übernommen werden.
Gruß GG
https://www.youtube.com/watch?v=zZwyg74VAqo
Hallo zusammen,
in dem Video möchte ich euch heute wieder eine neue Funktion in meinem Programm vorstellen.
Und zwar geht es darum mit einem normalen zylindrischen Fräser Radien und Fasen herzustellen.
Es gibt verschieden Gründe dies so zu tun. Z.B. wenn man keinen passenden Fräser mit einer bestimmten Steigung
oder Radius besitzt, oder ... man ist einfach, wie ich, zu faul einen anderen Fräser einzuspannen und die Länge zu ermitteln.
Stattdessen wird der zylindrische Fräser einfach noch einmal ein paar Runden auf die Reise geschickt, und anschließend die Ecken mit Schmirgelpapier geglättet.
Das Ganze funktioniert mit beliebigen Pfadformen. Ich habe mir z.B. mit der Funktion einen Griff für eine kleine Säge zum Entfernen von Haltestegen gebaut.
Viel Spaß damit
Gruß GG
https://www.youtube.com/watch?v=Wrn4HvohYbA
Hallo zusammen,
in der letzten Zeit habe ich mich fast ausschließlich mit der Entwicklung einer CAM-Funktionalität zum Schneiden von Tragflächen und Rümpfen beschäftigt. Nach mehreren 'suboptimalen' Versuchen und Erfahrungen, glaube ich nun einen Weg gefunden zu haben, der recht vielversprechend erscheint, und den ich euch nun gern einmal vorstellen möchte.
GrblGru unterscheidet sich dabei von anderen bekannten Programmen dadurch, dass es nur über eine einfache DXF- und eine Text-Datei gesteuert wird. Die DXF-Datei, die die beiden Profile für die Wurzel- und Endrippe enthält, bildet die geometrische Grundlage.
Zusätzlich werden einfache kurze Linien gezeichnet, um die sogenannten Synchronisationspunkte zu markieren.
Die eigentliche Prozessabfolge wird über eine Textdatei gesteuert, in der der Anwender die Reihenfolge mit einfachen Befehlen selbst bestimmen kann. Details dazu sind in einer PDF-Dokumentation auf meiner Webseite verfügbar.
Gruß Gary
https://www.youtube.com/watch?v=n9NL1fJWfb8
Hallo zusammen,
ich möchte euch nur kurz über die neuen Funktionen der aktuellen Beta Version V6.25 für den Foam Cutter informieren.
Es geht dabei um die verschiedenen Möglichkeiten den Styropor-Block in Form zu schneiden.
Details zu den verwendeten Kommandos können in dem PDF Dokument "Styropor Schneider" auf meiner Webseite nachgelesen werden.
Gruß GG
https://www.youtube.com/watch?v=sIixRe85uOA
Hallo zusammen,
bisher habe ich Schaumstoffe immer nur dafür genutzt mein Programm zu testen. Da ich mich aber in letzter Zeit mehr mit dem sehr stabilen Styrodur für den Tragflächenbau beschäftigt habe, habe ich mir überlegt daraus auch mal etwas 'Gescheites' zu machen. Als erstes Projekt ist dabei ein CNC gefertigter Schleifklotz entstanden.
Außer dem Styrodur braucht man dafür nur etwas 5 mm MDF für die Innereien. Also beides doch recht günstig im Baumarkt zu bekommen.
Von den Schleifklötzen kann man ja eigentlich nie genug für die verschiedenen Körnungen besitzen. Deshalb lohnt es sich vielleicht auch direkt ein paar davon herzustellen und so eine ganze Platte Styrodur zu verwerten.
Das Projekt besteht aus 2 Teilen. Im 1. Teil wird ein Überblick der einzelnen Fertigungsschritte gegeben.
Im nächsten 2. Teil möchte ich dann näher auf die Programmierung der Abläufe eingehen.
Viel Spaß damit
Gruß
Gary
https://www.youtube.com/watch?v=q-rFb7ZgUIk
Hallo zusammen,
ich habe noch einmal alle Dateien für das Schleifklotz Projekt zusammen gesucht, um sie euch zur Verfügung zu stellen.
In dem Video gehe ich noch einmal auf die Programmierung der Abläufe mit GrblGru näher ein.
So wird z.B. beschrieben wie man sich bei der Erstellung der Zeichnung durch geeignete Wahl der Layer eine Menge Arbeit sparen kann.
Auch wird noch einmal das nachträgliche Ausblenden und Verschieben von einzelnen Pfaden eines Projekts gezeigt.
Das ist z.B. sehr praktisch, wenn man nach dem Starten des Programms irgendwann feststellt, dass ein Spannpratze wohl doch im Weg ist.
Zum Schluss zeige ich auch noch einmal einen Holz-Schleifklotz und eine Variante mit Verkleidung und evtl. Gravur. (Geschenk Idee !)
Die DXF-Dateien sind aber sicher auch für andere CAM-Systeme nutzbar.
Viel Spaß damit
Gruß
GG
https://www.youtube.com/watch?v=qzdAsMXQBWQ
Hallo zusammen,
ich habe noch einmal eine neue Version V6.28 auf meine Webseite hochgeladen.
Damit ist es nun möglich beide Tragflächen in einem Block zu schneiden.
Gruß
Gary
https://www.youtube.com/watch?v=SjuvYuaJa0g
Hallo zusammen,
ich habe noch einmal eine neue Version V6.31 erstellt.
Damit kann man jetzt auch Negativ Schalen erstellen.
Wünsche euch schöne Weihnachtstage
Gary
https://www.youtube.com/watch?v=gpU30VWsTwA
Hallo zusammen,
GrblGru ist ursprünglich ja eine reine Windows-Anwendung.
Einem cleveren User ist es jetzt aber gelungen den CAM-Teil auch unter Linux zu nutzen.
Bisher ist es allerdings noch nicht möglich, die USB-Schnittstelle anzusprechen.
Ich bin selber leider kein Linux Kenner und würde mich sehr freuen,
wenn einer der vielen Linux-Experten unter euch möglicherweise auch hierfür eine Lösung finden könnte.
Eine kurze Anleitung wie man GrblGru auf MX-Linux laufen lassen kann, findet ihr auf meiner Webseite.
Gruß
Gary
Hallo zusammen,
ich habe noch einmal eine neue Beta-Version V6.35 hochgeladen, die einige Verbesserungen und auch Neuigkeiten beim Styropor-Schneiden enthält.
In dem Video möchte ich euch eine alternative Methode vorstellen, um Negativformen mit mehreren Segmenten zu schneiden.
Die zentrale Idee besteht darin, die einzelnen Segmente innerhalb des Blocks so anzuordnen, dass ein Beschneiden der Stirnflächen entfällt.
Das Ergebnis ist ein sehr kompakter Block, der ideale Voraussetzungen für die spätere Bearbeitung beim Vakuumpressen bietet.
Als Nachteil muss jedoch der erhöhte Materialbedarf erwähnt werden.
Gruß
Gary
https://www.youtube.com/watch?v=_zSPQHOWeAM
Hallo zusammen,
in letzter Zeit habe ich mich erneut mit dem Thema Schleppmesser beschäftigt und möchte – euer Interesse vorausgesetzt –
meine Erfahrungen mit euch teilen. Da dieses Themengebiet recht umfangreich ist, wird es dazu mehrere Beiträge geben.
Beginnen möchte ich mit der Herstellung eines passiven Schleppmessers.
In späteren Beiträgen folgen dann eine Anleitung zur Anwendung in GrblGru sowie eine Funktion zur automatischen Nivellierung der Arbeitsplatte.
Zum Schluss ist dann auch noch die Herstellung eines aktiven Tangential-Messer mit Motor geplant.
In diesem Video geht es zunächst um den Selbstbau eines einfachen Schleppmessers.
Ich zeige dabei, wie sich ein solches Werkzeug aus einem alten DC-Motor und einem Halter aus dem 3D-Drucker selbst herstellen lässt.
Die Konstruktion des Halters habe ich mit FreeCAD erstellt und im Video dokumentiert.
Die entsprechenden Dateien werden mit dem Setup der neuen Programmversion V6.37 mitgeliefert und können
bei Bedarf an die eigenen Anforderungen angepasst werden.
Viel Spaß damit
Gruß
Gary
https://www.youtube.com/watch?v=-hTdHnnp4V0

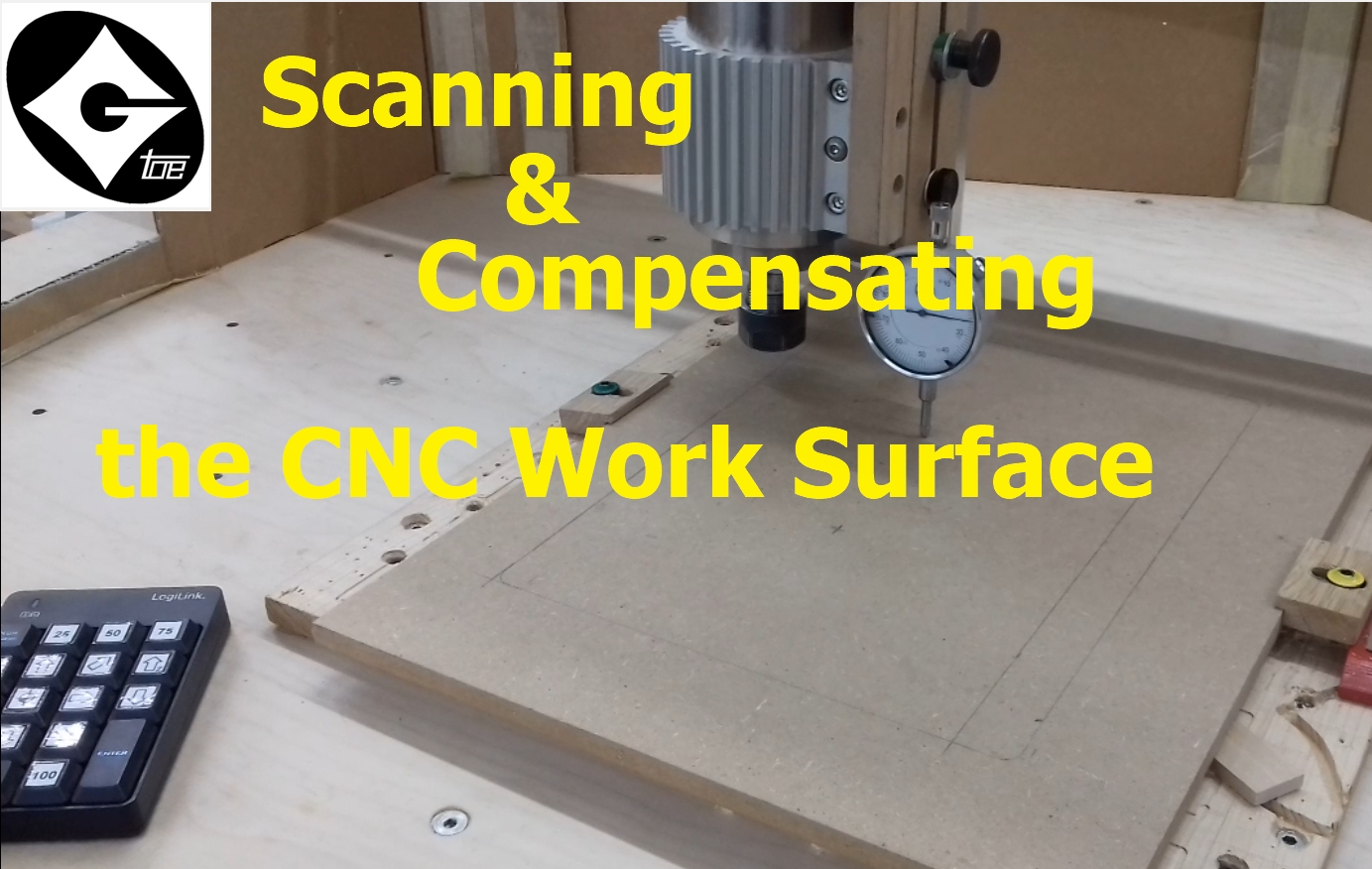

Hallo zusammen,
bei meinen Versuchen mit dem Schleppmesser habe ich festgestellt, dass die Arbeitsfläche möglichst plan sein muss.
Die durchschnittliche Dicke eines Blatt Papiers beträgt lediglich etwa 0,1 mm.
Bereits geringste Unebenheiten können daher über Erfolg oder Misserfolg einer Bearbeitung entscheiden.
Da es in der Praxis nicht immer einfach ist, eine derart hohe Ebenheit zu gewährleisten,
habe ich in meinem Programm V6.39 eine Möglichkeit geschaffen, solche Abweichungen softwareseitig zu erfassen und zu kompensieren.
Als interessanter Nebeneffekt eröffnet diese Funktion zusätzlich die Möglichkeit,
verschiedene Fräsoperationen wie Cut- oder Pocket-Bearbeitungen auch auf unebenen Flächen präzise auszuführen.
Gruß
Gary
Veröffentlicht von: @grblgruHallo zusammen,
ich bin neu in diesem Forum und möchte euch mein Programm 'GrblGru' vorstellen, das ich zur Steuerung meiner kleinen selbstgebauten 3-Achsen Fräse und meiner Drehbank benutze.
Das Programm läuft dabei auf einem PC unter Windos XP (Windows 7) und ist dabei über die USB-Schnittstelle mit einem Arduino und der GRBL-Software verbunden.'GrblGru' befindet sich noch in der Entwicklungsphase und ist somit auch noch nicht 100% fehlerfrei.
Wer es sich trotzdem einmal anschauen möchte, kann sich unter https://goo.gl/quFpdZ sprunki game die aktuelle Version von meiner Dropbox runter laden. Auf meinem Youtube Kanal sind auch einige kleine Videos verfügbar.Bisher habe ich mich u.a. mit folgenden Themen beschäftigt:
- Lesen von DXF und SVG Dateien und Erzeugung von GCode zum Ausschneiden
- Messen bzw. Abtasten von Oberflächen und Erstellung von 3D-Modellen (STL)
- Gravieren auf gekrümmten Oberflächen
- Berechnung und Herstellung von schraubenförmigen Bauteilen
- Berechnung und Erstellung von DXF-Zeichnungen von geradverzahnten Stirnrädern
- Ansteuerung einer 4.Achse (Drehachse)
- StyroporschneidenDer Schwerpunkt des Programms liegt jedoch auf der grafischen Darstellung einer 3+1 Achsen CNC-Maschine im 3D-Raum.
Basis dieser Maschinen-Simulation bildet dabei ein 3D-Modell der darzustellenden Maschine.
Neben meiner Eigenbau-Fräse und meiner Drehbank habe ich bereits einige Maschinen-Modelle wie z.B. die ShapeOko oder die x-carve implementiert.Ich würde gern auch StepCraft ins Programm aufnehmen und benötige dazu ein entsprechendes 3D Modell.
Weil ich im Web bisher nicht fündig geworden bin, wende ich mich nun an euch.
Hat vielleicht jemand dazu ein Tipp für mich ? Gibt es irgenwo Zeichnungen, aus denen man ein Modell ableiten kann ? Bin für jeden Hinweis dankbar.Gruß
GrblGru
