Die erste Referenzfahrt geht schief (Y Achse)

Jetzt wird es noch schlimmer. Wir haben nur noch per Home All die Fräse wieder Richtung Nullpunkt bekommen.

Dann haben die Spindeln durchgedreht, aber der Endschalter nicht mehr ausgelöst. Nun geht gar nichts mehr vorwärts noch Rückwärts auf Y.

Wir haben die Seite der Fräse noch mal aufgemacht um zu sehen ob sich da was verklemmt hat. Meine Befürchtung ist, dass das Bauteil von Bauabschnitt D.3 Schaden genommen hat.

Nun demontieren wir noch mal, also Schritt 2.4 um an die Spindeln zu kommen. Man hört förmlich, dass die Spindeln durchdrehen oder irgendwie klemmen.

So, entschuldigung für den dritten Post in Folge, aber ich konnte das Problem nach viel Überlegen selbst lösen und möchte insbesondere für andere Anfänger das ganze strukturiert zusammenfassen.

Ich bin mir sicher, dass es noch mehr Leute gibt, die das Problem haben, da die Anleitung sich zur ersten Referenzfahrt und deren Tücken gar nicht äußert. Was ich ein wenig ärgerlich finde, dass eine Einstellung in UCCNC so wie es von Stepcraft ausgeliefert wird, schlicht bei mir nicht funktioniert. Ich gehe darauf im folgenden ein.

Die Vorarbeit vor der ersten Referenzfahrt

• Erstmal gecheckt, ob das Profile in UCCNC die M1000t erkennt.
• Alle Endschalter händisch geprüft und in Diagnostic überprüft.
• Die Maschine lies sich ab einem gewissen Zeitpunkt bei mir nur noch steuern, wenn ich die Soft Stops deaktiviert habe. (unter Configuration - General Settings) (Wahrscheinlich waren meine misslungenen Homing Fahrten u.a. Schuld daran).
• ans jeweilige Ende jeder Achse fahren, die Schrauben des Gehäuses (also des Rahmens) aufgemacht, dann wieder fest gemacht. Ich wollte so Spannungen rausnehmen, was auch funktioniert hat, nun war das Geräusch sauber.
• Jede Spindel nochmal gefettet und die Linearachsen geölt
• Schließlich habe ich die Achsen ganz langsam manuell an die jeweiligen Endpositionen gefahren und habe überprüft, ob die Endschalter auslösen. Ging auch hier.
• Danach geschaut, wie der Versatz der beiden Y Achsen ist. Hier waren es bei mir ein paar Milimeter. Mit einer Zange habe ich eine der Gewindestangen so lange gedreht, bis meine Schieblehre und ich der Meinung waren, die beiden Seiten parallel ausgerichtet zu haben.

Anschließend habe ich auf Home geklickt und meine Fräse ist zu schnell gegen den Rahmen bei Y gedonnert. Dabei passiert irgendwas, was einem der Endschalter nicht gefällt und der Motor dreht irgendwie weiter. Jedenfalls klingt es ungesund und soll so bestimmt nicht sein. Also habe ich geschaut, ob die Geschwindigkeit beim Homing reduziert werden kann. Tatsächlich, unter Configuration - Axis Setup - Y-Axis kann man den Homing Speed einstellen.

Mein Wert ist jetzt bei Up und Down auf 400 Units. Und nun klappt es. Ohne strange Geräusche.

Was ne Odyssee 😝

Hallo Themenstarter,

Habe heute meine M1000 unter WinPC-NC im Betrieb genommen und leider ist bei mir das gleiche passiert.

Die Y-Achse ist ebenso bis auf Anschlag der Endschalter gefahren. Leider bekomm ich die Y-Achse mit der Manuellen Fahrt nicht weg von den Endschaltern.

Dadurch ich auf der anderen Software arbeite werde ich mal deine Schritte sofern es irgendwie ähnlich ist ausprobieren.

Danke vorab für deine Infos.

Falls jemand anders noch Feedback geben kann, wäre echt super.

Hallo,
das klingt eher nach einem Referenzierungs-/Softlimit-Problem als nach verlorenen Steps.

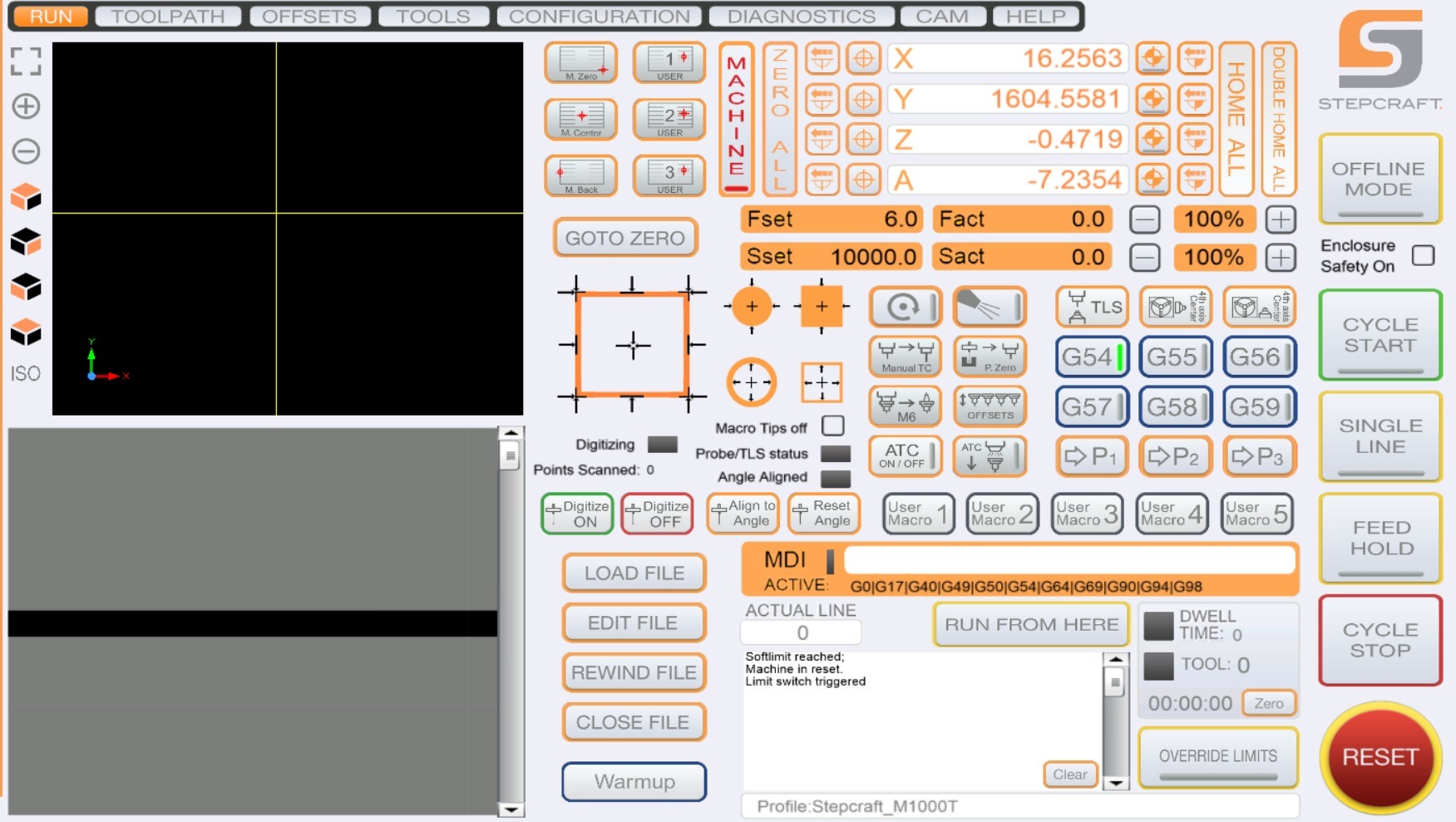

Wenn UCCNC glaubt, dass die Y-Achse bei +1600 steht, dann sind die Maschinenkoordinaten einfach falsch gesetzt. In dem Zustand greift das Softlimit korrekt und lässt keine Bewegung mehr in diese Richtung zu.

Was du als Erstes probieren solltest:

• Softlimits temporär deaktivieren (Config → General Settings → Soft Limits aus)

• Danach die Y-Achse vorsichtig manuell in einen sinnvollen Bereich fahren

• Anschließend alle Achsen neu referenzieren (Home All)

Alternativ kannst du auch:

• Die Maschinenkoordinaten zurücksetzen (Button „Zero Machine“ bzw. Maschinen-Null setzen, je nach Screen-Set)

Dass sich die Achse ganz unten wieder in beide Richtungen bewegen lässt, bestätigt ziemlich klar, dass die Steuerung einfach eine falsche Positionsannahme hat.

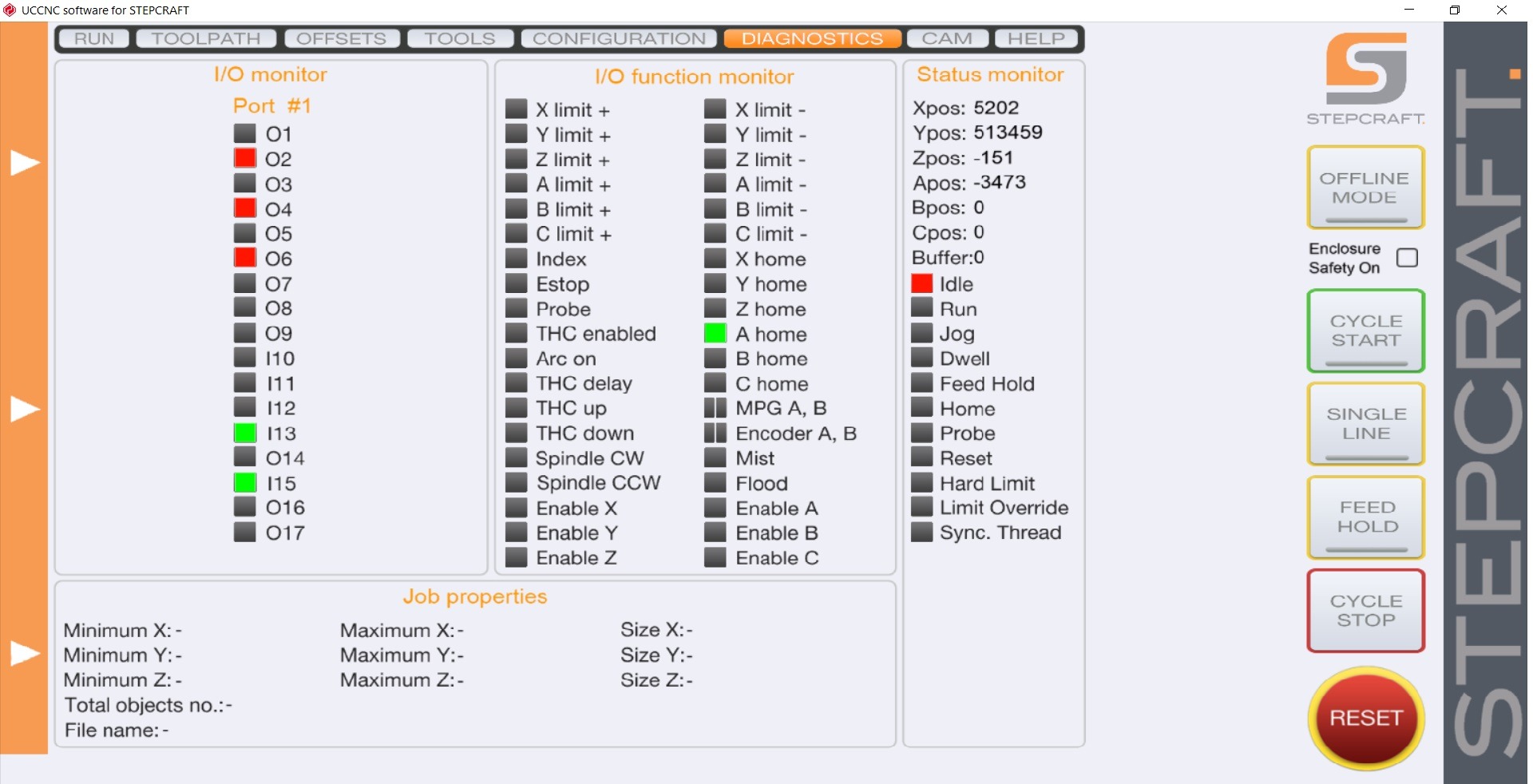

Zu den roten O2, O4 und O6 im Diagnostic-Fenster: Das sind Outputs, die je nach Konfiguration z. B. für Spindel, Relais oder Kühlung reserviert sein können. Rot heißt nicht automatisch Fehler, sondern nur „aktiv“. Kritischer wären rote Inputs bei Endstops.

Ich würde außerdem prüfen:

• Homing-Richtung der Y-Achse

• Softlimit-Werte (Min/Max)

• Endstop korrekt angeschlossen (NO/NC richtig?)

Hardwaredefekt halte ich nach deiner Beschreibung eher für unwahrscheinlich. Das passiert bei der ersten Inbetriebnahme leider recht häufig.

brainrot clicker

Veröffentlicht von: @fnr_cnc

↑

So, entschuldigung für den dritten Post in Folge, aber ich konnte das Problem nach viel Überlegen selbst lösen und möchte insbesondere für andere Anfänger das ganze strukturiert zusammenfassen.

Ich bin mir sicher, dass es noch mehr Leute gibt, die das Problem haben, da die Anleitung sich zur ersten Referenzfahrt und deren Tücken gar nicht äußert. Was ich ein wenig ärgerlich finde, dass eine Einstellung in UCCNC so wie es von Stepcraft ausgeliefert wird, schlicht bei mir nicht funktioniert. Ich gehe darauf im folgenden ein.

Die Vorarbeit vor der ersten Referenzfahrt

• Erstmal gecheckt, ob das Profile in UCCNC die M1000t erkennt.
• Alle Endschalter händisch geprüft und in Diagnostic überprüft.
• Die Maschine lies sich ab einem gewissen Zeitpunkt bei mir nur noch steuern, wenn ich die Soft Stops deaktiviert habe. (unter Configuration - General Settings) (Wahrscheinlich waren meine misslungenen Homing Fahrten u.a. Schuld daran).
• ans jeweilige Ende jeder Achse fahren, die Schrauben des Gehäuses (also des Rahmens) aufgemacht, dann wieder fest gemacht. Ich wollte so Spannungen rausnehmen, was auch funktioniert hat, nun war das Geräusch sauber.
• Jede Spindel nochmal gefettet und die Linearachsen geölt
• Schließlich habe ich die Achsen ganz langsam manuell an die jeweiligen Endpositionen gefahren und habe überprüft, ob die Endschalter auslösen. Ging auch hier.
• Danach geschaut, wie der Versatz der beiden Y Achsen ist. Hier waren es bei mir ein paar Milimeter. Mit einer Zange habe ich eine der Gewindestangen so lange gedreht, bis meine Schieblehre und ich der Meinung waren, die beiden Seiten parallel ausgerichtet zu haben.

Anschließend habe ich auf Home geklickt und meine Fräse ist zu schnell gegen den Rahmen bei Y gedonnert. Dabei passiert irgendwas, was einem der Endschalter nicht gefällt und der Motor dreht irgendwie weiter. Jedenfalls klingt es ungesund und soll so bestimmt nicht sein. Also habe ich geschaut, ob die Geschwindigkeit beim Homing reduziert werden kann. Tatsächlich, unter Configuration - Axis Setup - Y-Axis kann man den Homing Speed einstellen.

Mein Wert ist jetzt bei Up und Down auf 400 Units. Und nun klappt es. Ohne strange Geräusche.

Was ne Odyssee geometry dash lite

Danke fürs Teilen – solche Zusammenfassungen sind gerade für Einsteiger extrem hilfreich. Besonders der Hinweis auf die Homing-Geschwindigkeit ist Gold wert, weil das tatsächlich oft übersehen wird und dann zu genau solchen unschönen „Anschlägen“ führt.

Auch gut, dass du die mechanischen Punkte wie Spannung im Rahmen, Schmierung und die Ausrichtung der Y-Achsen überprüft hast. Viele suchen den Fehler zuerst in der Software, obwohl die Ursache häufig mechanisch ist.

Was UCCNC angeht, hast du recht – die Standard-Einstellungen passen nicht immer zu jeder Maschine bzw. jedem Setup. Gerade beim Homing sollte man sich die Werte individuell anpassen, statt sich auf die Defaults zu verlassen.
